射频消融是一种通过高频电流产生热量、精准“烧掉”病变组织的微创技术，常用于肝癌、心律失常等疾病治疗。手术中，医生需要在实时监控下调节功率、温度、时间，并密切关注组织阻抗变化。任何一个参数设置不当，都可能导致消融不足（肿瘤复发）或过度消融（损伤正常组织）。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为射频消融仪的UI设计，本质上是在帮医生掌控一把“看不见的火焰”。下面我们从五个方面聊聊，这样的UI该怎么设计。

一、 场景优先：手术台上容不得“慢慢翻菜单”

射频消融手术通常是介入或微创操作，医生一边盯着超声或CT影像，一边操作消融针，还要时刻关注设备参数。如果UI需要多层菜单切换、参数调节步骤繁琐，医生的注意力就会被分散，手术风险随之增加。

好的UI设计首先要做到“场景化布局”。主界面只放手术中最核心的四个参数：功率（瓦）、目标温度、消融时间、实时阻抗。这四个数值要用大号字体、高对比度显示，让医生从两米外就能看清。常用的调节操作——比如增减功率——应该通过物理旋钮或屏幕上的大号滑块实现，做到“单手盲操”。不常用的设置（如系统配置、数据导出）统一收进二级菜单，不要占用主界面空间。射频消融仪的UI不需要花哨的动画，但必须让医生在视线不离开患者的情况下，凭余光就能完成关键操作。

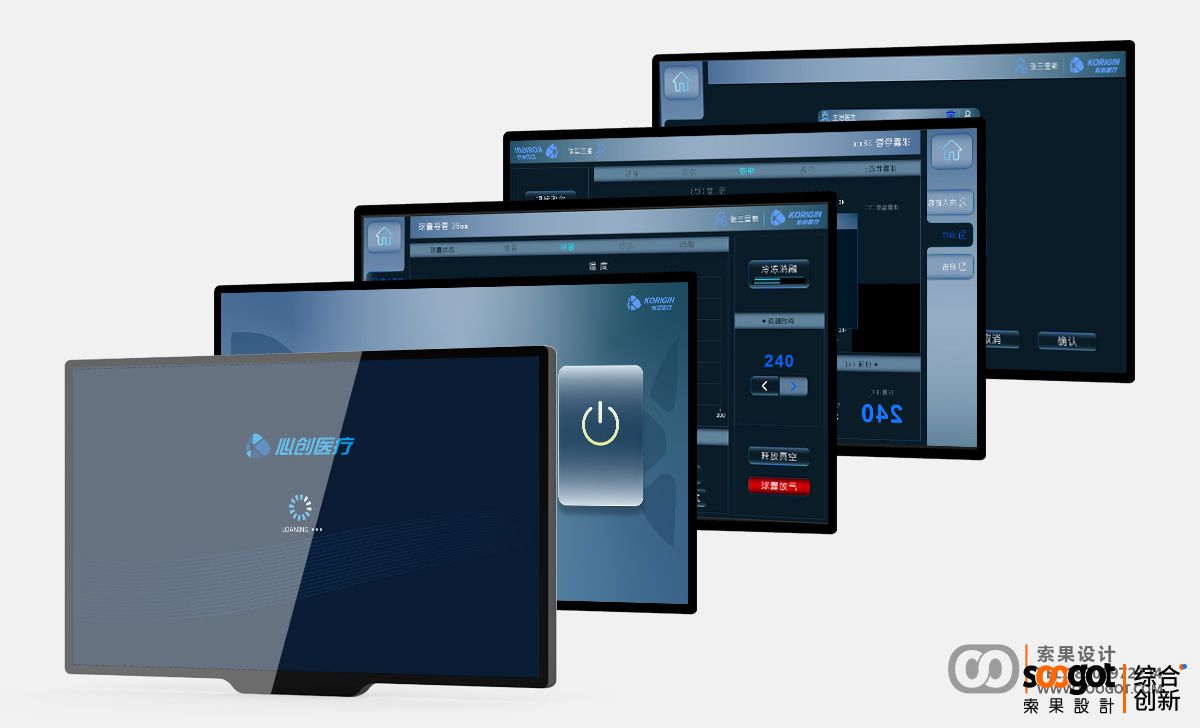

射频消融仪用户界面UI设计

二、 参数调节：既要“快”又要“准”，还要有安全边界

射频消融的参数调节是一把双刃剑。功率太高可能烧穿组织，温度太低又消不彻底。UI需要在“调节效率”和“安全限制”之间找到平衡。

设计上，可以采用“双模式调节”：旋转物理旋钮时，步进为5瓦或10瓦，快速达到目标值附近；然后点击屏幕上的微调按钮，以1瓦为单位精细校准。同时，UI必须内置安全边界——比如设定最高功率不超过150瓦、最高温度不超过100℃。当医生试图超出安全范围时，界面不仅要弹出警告，还要主动“锁死”进一步调节，直到医生确认风险。另外，针对不同组织类型（肝脏、肺、心脏），可以提供“一键预设”功能：点击“肝转移灶”，自动加载推荐的功率、温度和时间曲线，医生在此基础上微调即可。这样既保证了效率，又降低了新手医生的操作门槛。

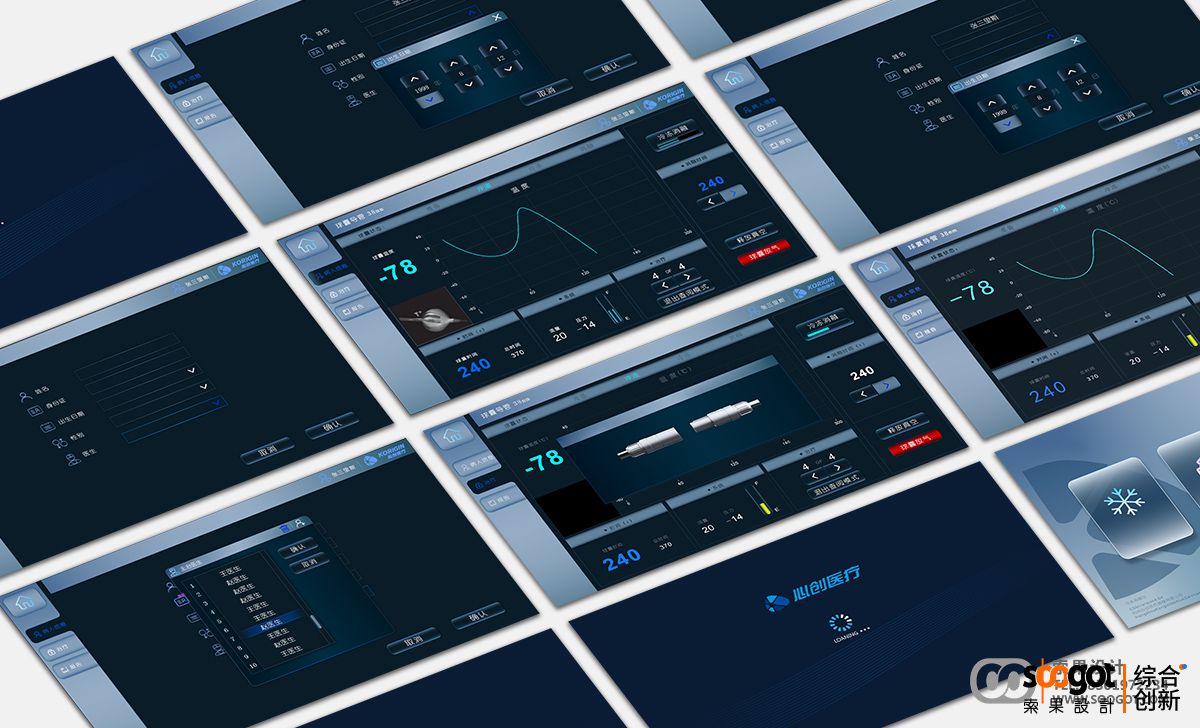

射频消融仪用户界面UI设计

三、 实时监控：把“危险趋势”提前暴露出来

射频消融过程中，最怕的是阻抗突然升高（组织碳化）或温度失控。UI必须让医生在异常发生之前就看到趋势，而不是等报警响了才被动反应。

界面设计上，用动态曲线图实时显示温度、功率和阻抗的变化，时间轴可以设置为30秒或1分钟。曲线要有颜色区分：温度曲线用橙色，阻抗曲线用蓝色，功率曲线用绿色。当阻抗在10秒内持续上升超过20欧姆，系统自动在曲线上叠加一个黄色预警标记，并提示“阻抗升高，建议降低功率”。同时，界面要预留一个“安全提示区”，用文字显示当前消融状态的评估，比如“消融区温度已达预期，建议维持60秒”。这种“趋势预警”加上“文字建议”，能把专家的经验转化为界面上的即时指导，大大减少术中误判。

四、 流程引导：把复杂的手术步骤“傻瓜化”

一台射频消融手术通常包含：术前测试、消融启动、术中调节、结束冷却等多个阶段。每个阶段的UI侧重点不同。如果界面始终一个样，医生容易遗漏关键步骤。

好的UI会采用“阶段式引导”。设备启动后，界面自动进入“术前准备”模式，显示阻抗基线测试结果、电极连接状态，并弹出一个简单的核对清单：“电极已连接？阻抗正常？冷却系统正常？”确认后，点击“开始消融”，界面切换到“术中监控”模式，突出显示实时参数和曲线。消融时间倒计时结束后，界面自动跳转到“冷却模式”，提示“进入冷却期，请勿拔出电极”，并显示冷却倒计时。整个流程就像导航软件一样，告诉医生“现在该做什么、下一步是什么”。这种设计不仅让新手医生快速上手，也减少了资深医生在疲劳状态下的疏漏。

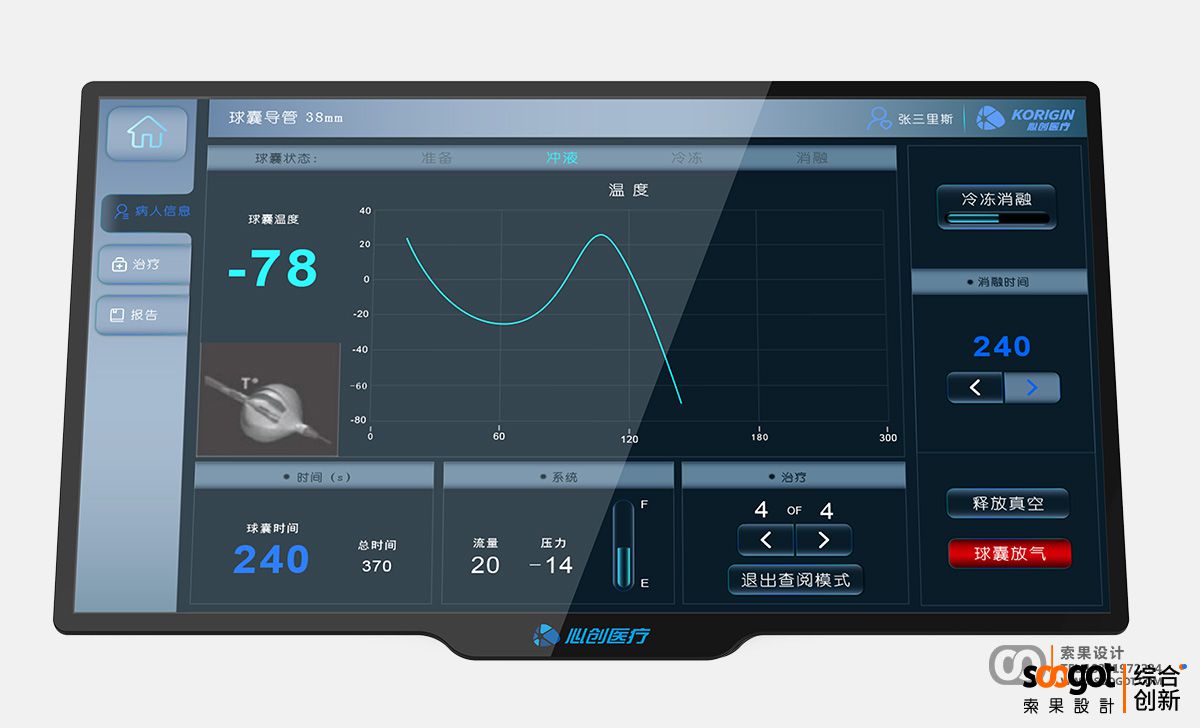

射频消融仪用户界面UI设计

五、 数据与回顾：每一台手术都留下“黑匣子”

射频消融的效果评价往往需要回顾术中参数变化。如果UI只提供实时显示而不记录数据，术后复盘就只能靠医生的记忆。这是不可接受的。

因此，UI必须内置“手术记录”功能。每台手术自动记录功率、温度、阻抗的时间序列数据，以及每次参数调节的操作日志。术后，医生可以调出曲线图，拖动时间轴查看任意时刻的参数组合，并生成报告。报告要简洁：包含患者ID、手术日期、总消融时间、平均功率、最高温度、阻抗变化范围，以及医生手动添加的备注。这些数据不仅是临床研究的宝贵资料，也是医疗纠纷时的重要依据。设计上，导出功能要支持U盘或网络传输，格式采用通用的PDF或CSV，避免专用软件带来的麻烦。

国际知名医疗器械设计公司。国内医疗专业 UI设计公司：索果设计

结语

射频消融仪的UI设计，核心不是“炫”，而是“稳、快、准”。它要适应手术室的高压环境，让医生在分秒之间安全地调节参数；它要预判危险趋势，而不是等警报响了才提示；它要把复杂流程拆解成清晰的步骤，降低认知负担；它还要忠实记录每一次操作，为术后复盘提供依据。做好这五点，医生才能专注于手中的消融针和影像下的病灶，而设备UI则像一位沉默可靠的助手，不抢戏，但绝不掉链子。
