高压注射器是CT、MRI增强扫描中的关键设备，用于以设定的流速和总量向患者静脉推注造影剂。一旦参数设置错误或注射过程中出现异常，可能导致造影剂外渗、血管破裂等严重不良事件。因此，它的UI设计必须将“精准”和“安全”放在首位，同时兼顾操作效率。

上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面聊聊设计要点。

一、 参数设置清晰防错：大字号、分步确认

高压注射器的主要参数包括：流速（mL/s）、总量（mL）、压力上限（psi）、延迟时间（s）。这些参数必须用超大字体（建议正文高度≥8mm）显示在屏幕中央，且每个参数都有明确的单位标签。数字键盘弹出时，按键要大，避免点错。

为防止输错，采用“双人核对”或“二次确认”机制：当操作员输入完所有参数后，界面弹出总结框：“流速5.0mL/s，总量100mL，压力上限300psi，请确认。”只有点击“确认”后才能启动注射。流速和总量输入框要设合理范围（如流速0.1-10mL/s，超出时自动拒绝并提示）。此外，设备应记忆常用协议（如“冠脉CTA”“肝脏增强”），一键调用，减少手动输入错误。清晰防错，是高压注射器UI的基石。

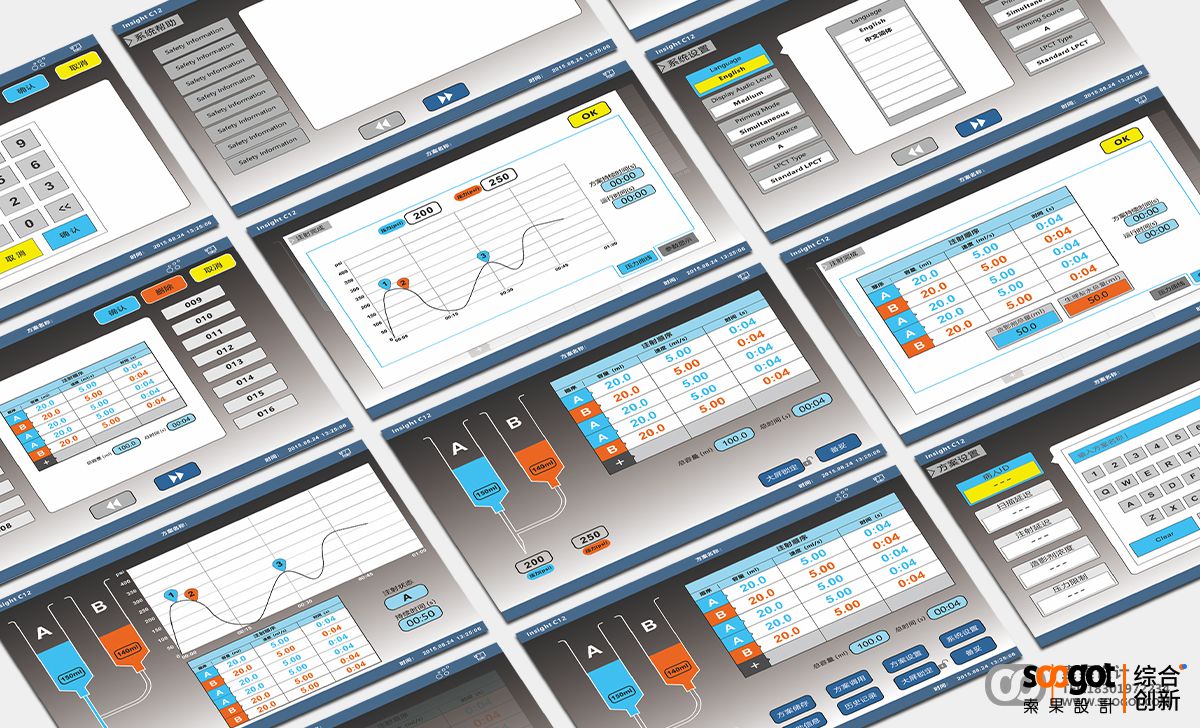

高压注射器界面UI交互设计

二、 实时监控与趋势预警：曲线比数字更直观

注射开始后，操作员需要密切关注实际流速、累计注入量、实时压力。UI应提供动态曲线图：横轴为时间，纵轴为压力/流速。绿色区域表示正常范围，黄色为警示区，红色为危险区。当压力曲线在短时间内陡然上升，系统应自动发出预警：“压力接近上限，请检查管路是否堵塞。”

累计注入量以大型进度条展示，剩余量用数字倒计时。如果实际流速与设定值偏差超过10%，界面立即变色并闪烁提示。实时监控不仅让医生“看见”注射过程，还能提前预判风险。曲线比数字更直观，一秒读懂趋势。

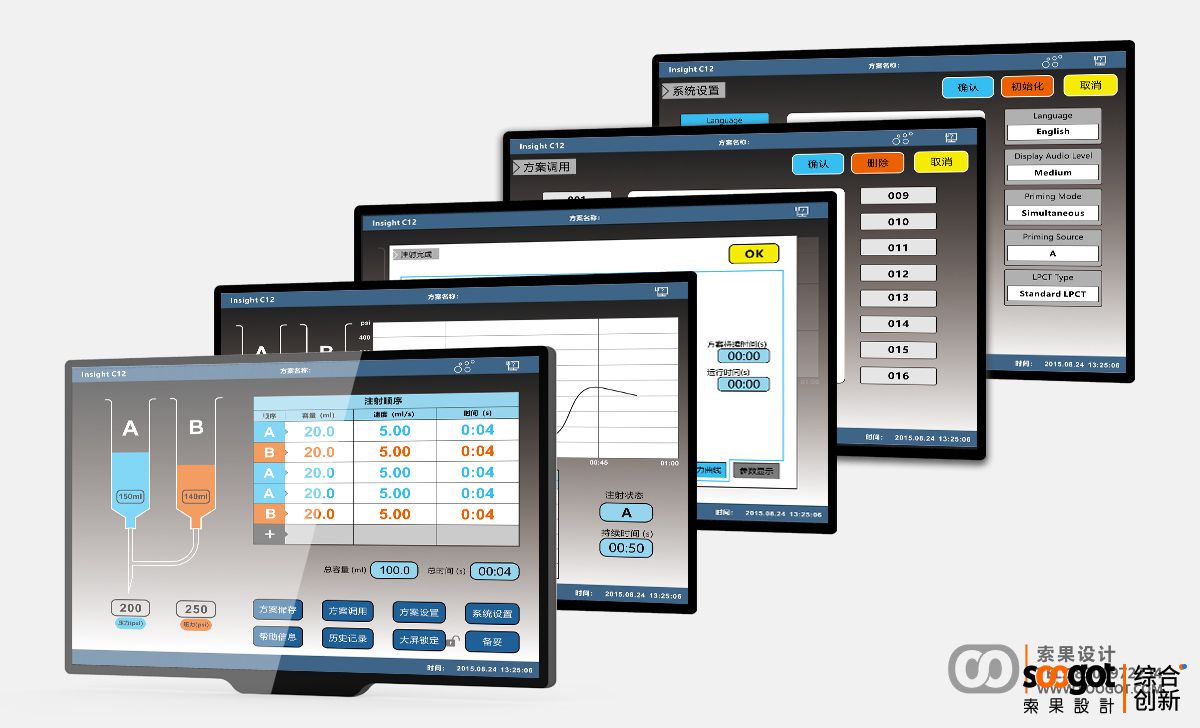

高压注射器界面UI交互设计

三、 紧急停止与故障处理：红色大按钮+语音提示

高压注射器最怕注射中发生意外，如造影剂外渗、管路脱落。UI必须在任何界面下都提供明显的“紧急停止”按钮——建议既在触摸屏上设置一个红色大按钮，又在硬件面板上配一个物理急停键，按下后瞬间停止注射，并释放管路压力。

当系统检测到异常（如压力超过上限、气泡检测报警），界面应弹出中文说明：“压力过高，请检查针头位置。”同时配合语音提示，让操作员不用看屏幕也能知道问题。故障解除后，需要手动复位才能再次启动。紧急停止和清晰的故障提示，是安全保障的最后一道防线。

四、 操作流程引导：从启动到排空，步步有提示

高压注射器的使用步骤较多：连接管路、抽吸造影剂、排气、设置参数、连接患者、启动注射、注射后冲洗、排空。UI应设计成“步骤向导”模式，在屏幕上方显示当前阶段和剩余步骤。例如：“1.设置参数 → 2.连接患者 → 3.启动注射 → 4.生理盐水冲管”，已完成步骤打勾。

每一步骤可附带简短的文字提示（如“请确认管路已排气”），并允许操作员跳过（对于熟练者）。注射结束后，界面自动提示“注射完成，请等待压力下降”，然后进入冲洗阶段。流程引导能显著降低新手操作失误，也减轻高年资技师的记忆负担。

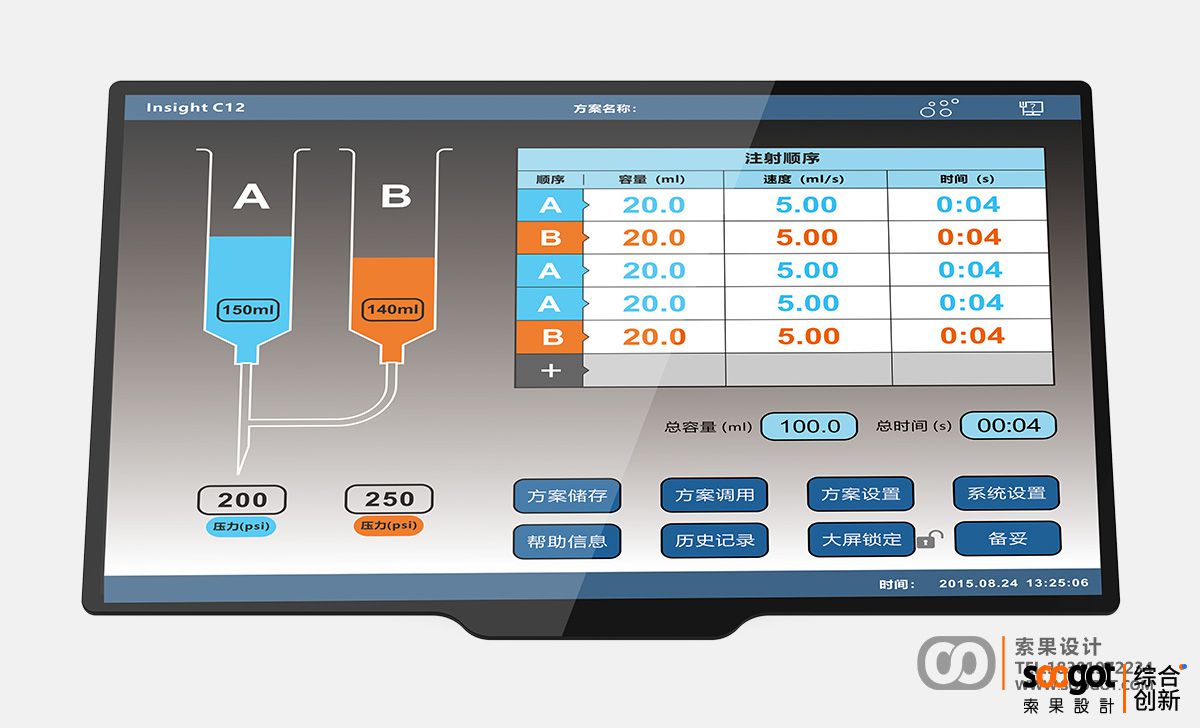

高压注射器界面UI交互设计

五、 数据记录与追溯：每一针都有“黑匣子”

高压注射涉及造影剂用量和压力数据，这些信息需要记录在案，以备医疗纠纷或质量改进时查证。UI应自动保存每次注射的完整日志：患者ID、操作员、注射时间、设定参数、实际流速曲线、压力曲线、异常报警记录。日志不可编辑，只能查看和导出。

导出格式为PDF或CSV，可存储至U盘或上传至医院信息系统。界面提供“历史记录”查询功能，按日期或患者ID检索。同时，设备应具备自检日志，记录每次开机、校准、故障代码。完整的数据追溯，是合规要求和临床研究的双重需要。

国内顶尖医疗器械设计公司，国际知名医疗器械设计公司：索果设计

结语

高压注射器的UI设计，本质是在“精准”与“安全”之间铺一条平坦的路。它要用大字体、二次确认避免输错参数；用动态曲线实时预警风险；用紧急停止和语音提示处理意外；用步骤向导降低操作门槛；用完整日志留住证据链。当技师站在设备前，能够从容设定、放心启动、及时应对异常，UI就成功了。毕竟，造影剂推注没有重来的机会，每一针都关乎患者安全。
