便携式心电图仪（ECG）正从医院走向家庭、社区和急救现场。它体积小、操作简单，但要达到医疗级的准确性并不容易。设计一款好的便携心电图仪，需要在信号质量、用户体验、续航能力、数据安全等多个方面下功夫。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编下面从五个方面聊聊设计要点。

一、 信号采集：小机身，大精度

便携心电图仪最核心的挑战是：在有限的体积内，采集到媲美大型心电图机的信号。心电信号只有毫伏级别，极易受到肌肉抖动、电源干扰和运动伪迹的影响。设计时，前端放大器必须采用高共模抑制比（>100dB）的仪表放大器，配合右腿驱动电路和低通滤波器，有效滤除肌电和基线漂移。

导联方式可以灵活选择：标准12导联适合专业诊断，但电极多、操作复杂；对于家庭筛查或急诊快速评估，3导联或单导联（如I、II、III）就足够。电极可使用传统湿式电极（信号好但需要导电膏）或干式电极（方便但信噪比略低）。导联线设计要防缠绕，最好采用可拆卸式，方便更换。信号采集的稳定性，是便携心电图仪的立身之本。

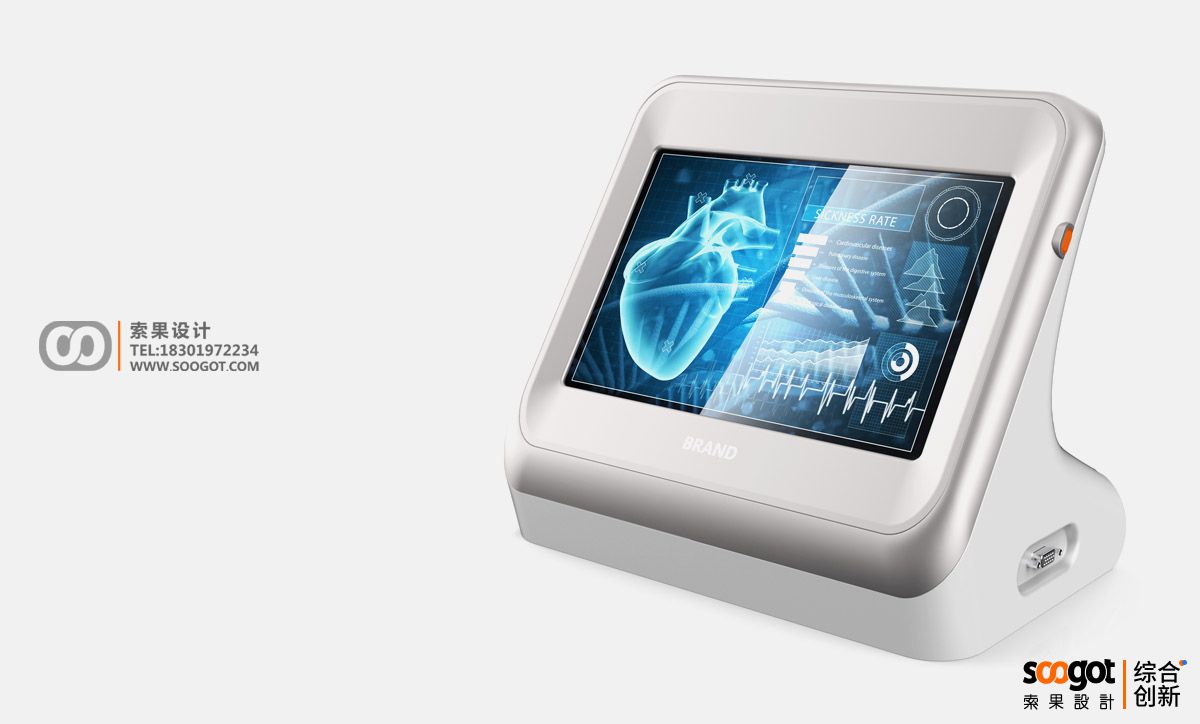

便携式心电图仪产品设计

二、 操作极简：老人也能轻松用

便携心电图仪的使用者不一定是医生，很可能是患者本人或家属，尤其是老年人。因此，UI必须极度简化。开机后，屏幕显示一个直观的人体轮廓，指引用户将双手或电极贴片放在对应位置。语音提示同步播报：“请将右手放在右把手”，减少阅读负担。

采集中，实时显示心电波形和心率，完成后自动给出“正常”“疑似异常”等初步结论，并建议是否需要就医。对于异常波形（如房颤、早搏），可自动截取并标记。所有操作尽量控制在三步以内：开机→放置电极→开始采集。好的设计，让没有医学背景的人也能准确使用。

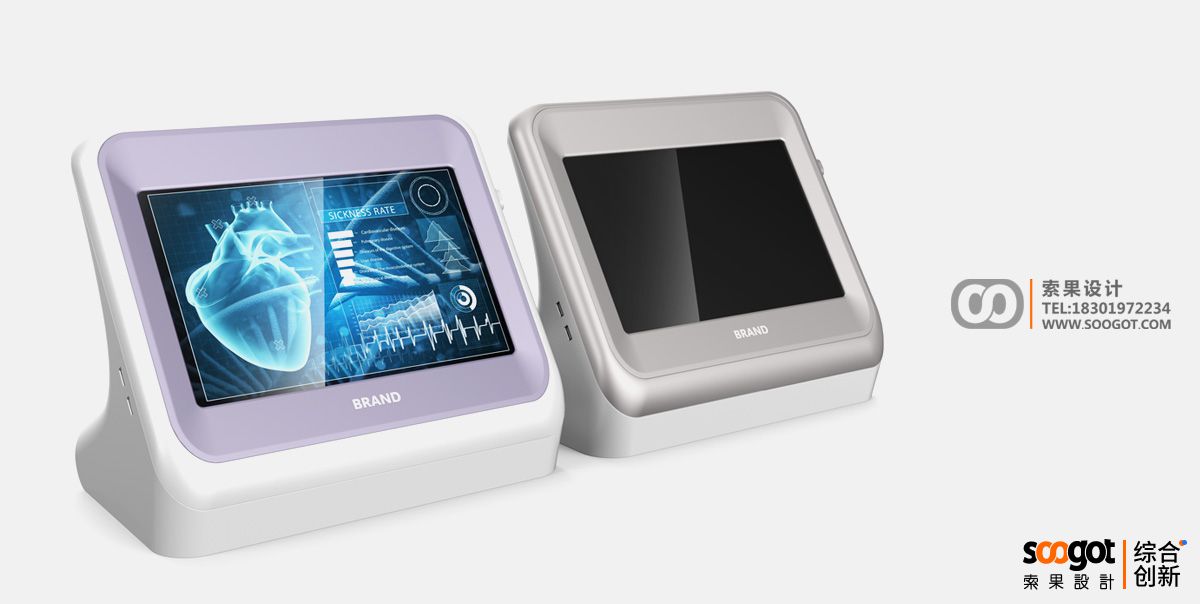

便携式心电图仪产品设计

三、 续航与便携：随时随地，有备无患

便携式心电图仪要能应对突发状况，电池续航至关重要。一次充满电应至少支持连续采集2小时，或待机7天。采用可充电锂电池，充电接口为通用USB-C，方便用充电宝补电。设备应设计低功耗模式：不使用时自动进入休眠，按键快速唤醒。

外形尺寸应控制在能轻松放入口袋或急救包内，重量不超过200克。外壳圆润防滑，边角无锐利突出，即使夜间摸黑也能握稳。屏幕采用高亮OLED或电子墨水屏，确保户外强光下可见。一台能随时掏出来的心电图仪，才配得上“便携”二字。

四、 数据存储与传输：诊断的“黑匣子”

心电图检查的意义不仅在于实时查看，更在于记录和对比。设备必须内置足够存储空间（至少100份完整记录），每份数据包含原始波形、分析结果、采集时间。支持通过蓝牙或Wi-Fi将数据一键发送到手机APP、医院云端或医生的邮箱。

数据传输要加密，保护患者隐私。手机APP端提供波形回放、放大、心率变异性分析等工具，并允许用户添加症状标签（如“胸痛时记录”）。对于连续监测的场景（如动态心电图），设备应支持24小时不间断记录，并以压缩格式存储。完整的数据链条，能让医生远程做出更准确的判断。

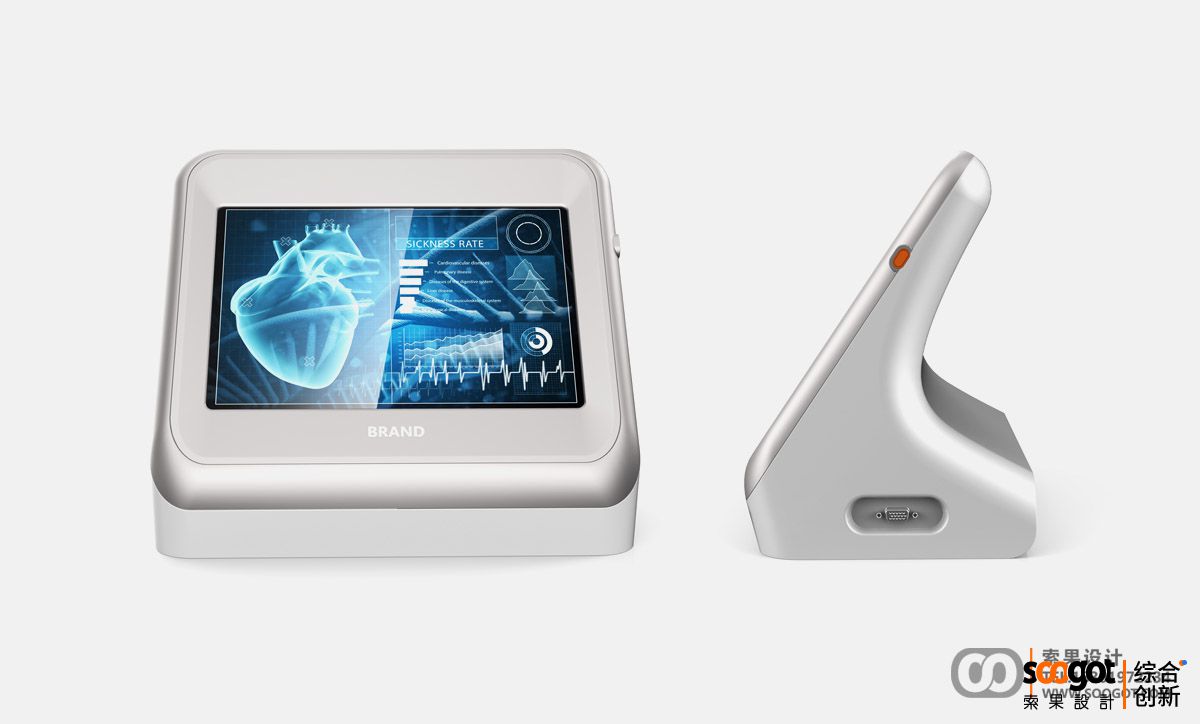

便携式心电图仪产品设计

五、 安全与合规：医疗级不是口号

便携不意味着降低标准。心电图仪属于二类医疗器械，设计必须符合IEC 60601-2-25（心电图机专用标准），包括防除颤保护、漏电流限制、患者隔离等。外壳材料需达到阻燃等级，电极与主机之间要有隔离电路。

对于家用设备，还需特别考虑误操作防护：例如，导联线插错时应有提示；电池低电量时提前报警；防泼溅设计（至少IP22）。说明书和屏幕提示要明确告知禁忌症（如佩戴起搏器者慎用）。只有通过严格的型式检验和临床验证，产品才能合法上市。安全合规，是便携心电图仪不可逾越的底线。

国内顶尖医疗器械设计公司。国际知名医疗器械设计公司：索果设计

结语

便携式心电图仪的设计，是在“小”和“准”、“简”和“全”之间找平衡。它既要像听诊器一样随手可用，又要像大型设备一样精准可靠。当一位突发胸闷的老人从口袋掏出它，一分钟内完成记录，数据已传给医生——这款设备的设计就成功了。医疗技术的进步，最终要惠及每一个普通人，而好的设计正是那座桥梁。
