医疗手术手柄产品设计赏析

来源：作者：索果设计

手术室里，医生的手就是最精密的“器械”。而手术手柄，是手与器械之间最直接的接口。一把好的手术手柄，能让术者忘记它的存在，让工具像身体的一部分那样自然延伸。上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从真实的使用体验出发，赏析那些让手术变得更安全、更高效的手柄设计细节。

一、握持姿态：自然，就是最好的姿势

手术手柄的设计，首先要回答一个问题：医生握持时，手腕处于什么角度？

如果手柄迫使手腕外翻或内收，十几分钟尚可，一台三四个小时的手术下来，腕管就会开始抗议。优秀的手术手柄，其轴线与前臂自然伸展方向保持一致，让手腕处于“中立位”。这种状态下，手指的屈伸肌群处于最放松的发力状态。

另一个值得赏析的细节是手柄的截面形状。正圆形需要手指“捏”住，容易旋转；而类椭圆形或略带弧度的跑道形截面，能自然贴合拇指与食指形成的“虎口环”，握感更稳。一些高端手柄甚至会在握持区根据手掌肌肉分布做轻微起伏，让受力均匀分散，而不是让虎口成为唯一的支点。

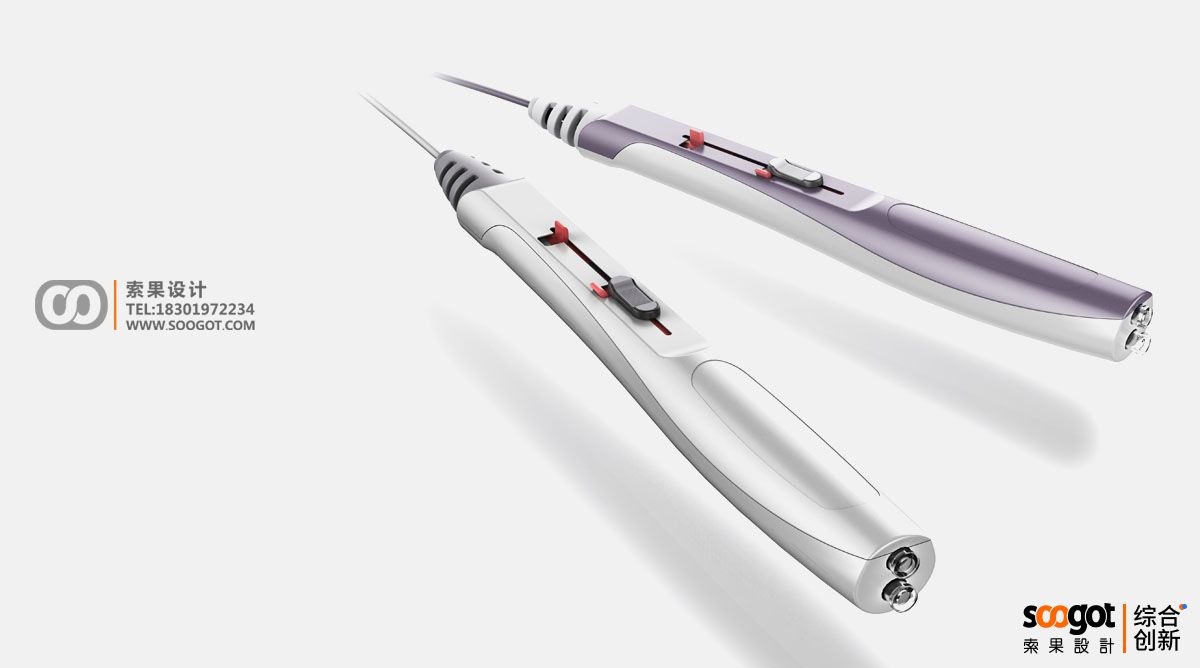

医疗手术手柄产品设计

二、防滑与触感：沾血沾水，一样牢靠

手术中，手套表面沾上血液、生理盐水或润滑剂是常态。手柄的防滑设计不能只靠磨砂纹理——因为磨砂一沾水就变滑。真正出色的防滑，靠的是“结构”。

赏析一些优秀案例会发现，它们在手柄两侧设计了凸起的防滑筋或波浪形曲面，让手指和虎口能够“卡”在这些结构上，形成机械限位。软硬胶双色注塑是另一种常见手法——硬质骨架提供支撑，握持区嵌入医用级硅胶或TPE，既增加摩擦系数，又吸收操作时的高频微振动。防滑纹路也有讲究：太深藏污纳垢，太浅不管用。好的设计往往采用开放式浅条纹或凸点，既能防滑，又方便擦拭清洁。

三、操作与反馈：手指不挪窝，完成所有指令

手术手柄上往往有多个功能按键——电切、电凝、吸引、旋转。术者的视线全程锁定在手术野，不可能低头找按键。因此，按键布局必须满足一个标准：手指不离开自然位置，就能触及所有常用功能。

赏析好的设计会发现，最常用的按键一定放在食指自然搭放的位置，次常用的放在拇指侧。每个按键的形状不同——圆形的、椭圆形的、带凸点定位的——让术者光靠触摸就能区分。按键的行程和反馈也经过精心调校：太软容易误触，太硬按着费劲。优秀的反馈是“脆”的——按下时有明确的“咔嗒”感，回弹干脆，让术者不用看也知道指令已下达。

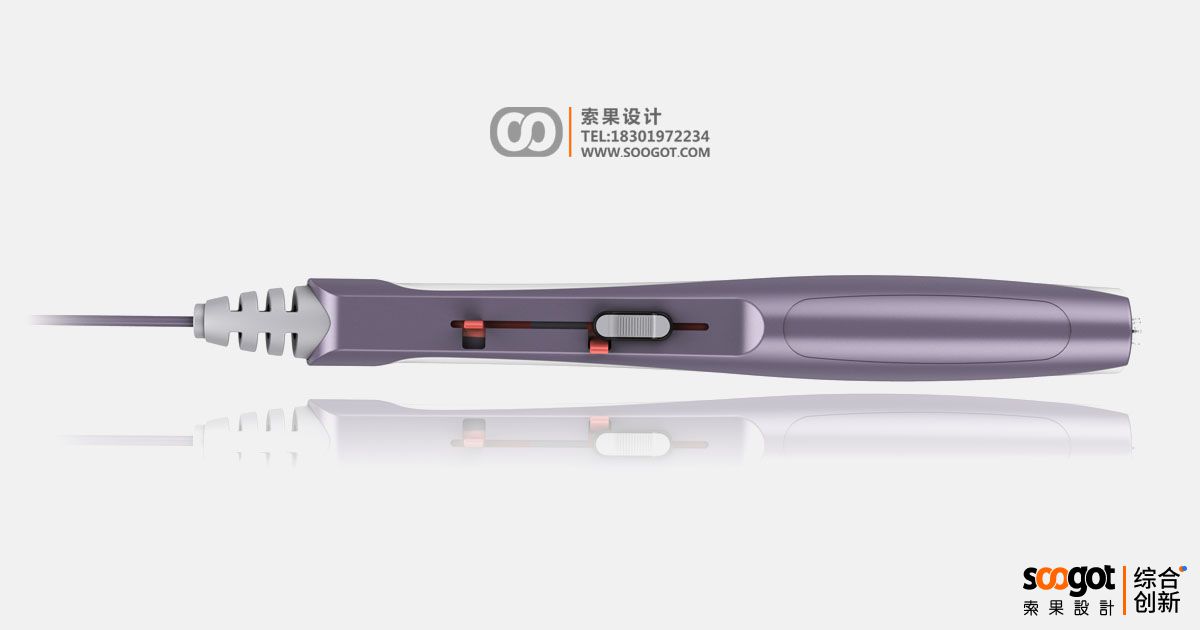

医疗手术手柄产品设计

四、重量与平衡：轻一点，稳很多

一把手术手柄如果头重脚轻，术者手腕就需要持续对抗向下的力矩，时间一长，手就开始抖了。重量与平衡，是手柄设计中容易被忽视但极其重要的维度。

优秀的案例通常将手柄重量控制在80-150克之间，并将较重的部件（如换能器、电路板）尽量靠近手柄尾部，让整机的平衡点落在虎口后方1-2厘米处。这样，手柄的重量主要由手臂的大肌肉群承担，而不是靠手腕的小肌肉群硬撑。连接主机的那根线缆同样影响平衡——如果线缆从手柄侧面引出，会产生一个侧向拉力；从尾部垂直引出并加装柔性护套，才能将拉力影响降到最低。

五、清洁与灭菌：经得起千百次“烤验”

手术手柄必须反复灭菌，最常见的是高温高压蒸汽（134℃）。这对设计提出了严苛要求：手柄必须能扛住热胀冷缩的反复考验，同时保持电气性能和机械手感不变。

赏析优秀设计会发现，它们的壳体接缝采用阶梯式或迷宫式密封，配合硅胶密封圈，确保蒸汽无法渗入内部。按键采用整体式硅胶密封，与壳体一体成型，没有独立缝隙。外露的螺丝孔全部用塞子封堵，或者干脆采用超声焊接工艺——整个外壳没有一颗外露的螺丝。材质选择上，耐高温的聚醚醚酮（PEEK）或聚砜（PSU）是常见选项，既保证强度，又耐受上千次灭菌循环而不变形、不脆化。这些设计细节，决定了手柄在手术室能用多久，也决定了它值不值那个价格。
