血液检测仪产品设计解析

公司新闻

血液检测仪产品设计解析

来源：作者：索果设计

血液检测，是临床诊断中最基础也最关键的环节之一。从急诊室的快速血气分析，到检验科里高通量的生化免疫流水线，血液检测仪的类型多种多样，但设计背后的核心逻辑却有着共通之处——精准、快速、易用、安全。上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为它不像影像设备那样有直观的“图像”输出，而是通过一组组精确的数据，为医生提供决策依据。因此，血液检测仪的设计，本质上是在设计一个微型化的“生化实验室”与人之间的交互界面。

一、检测核心：用最少的样本，拿最准的结果

血液检测仪设计的起点，永远是样本检测模块。无论是基于光电比色的生化分析，还是基于电化学原理的血气检测，检测结果的准确性是设备存在的唯一价值。

设计上，样本处理路径要尽可能短、尽可能直——减少样本在管路中的残留和吸附，这不仅节省了珍贵的样本量（尤其是新生儿或危重症患者），还能有效避免交叉污染。管路和反应杯的材料需要具备良好的生物相容性和化学惰性，不与血液成分发生反应。对于需要多项目联检的设备，如何在同一份样本中并行完成多个反应体系，同时避免相互干扰，是检测模块设计的核心挑战。做得好的设备，能用一管血完成几十项指标，且每个结果都经得起重复验证。

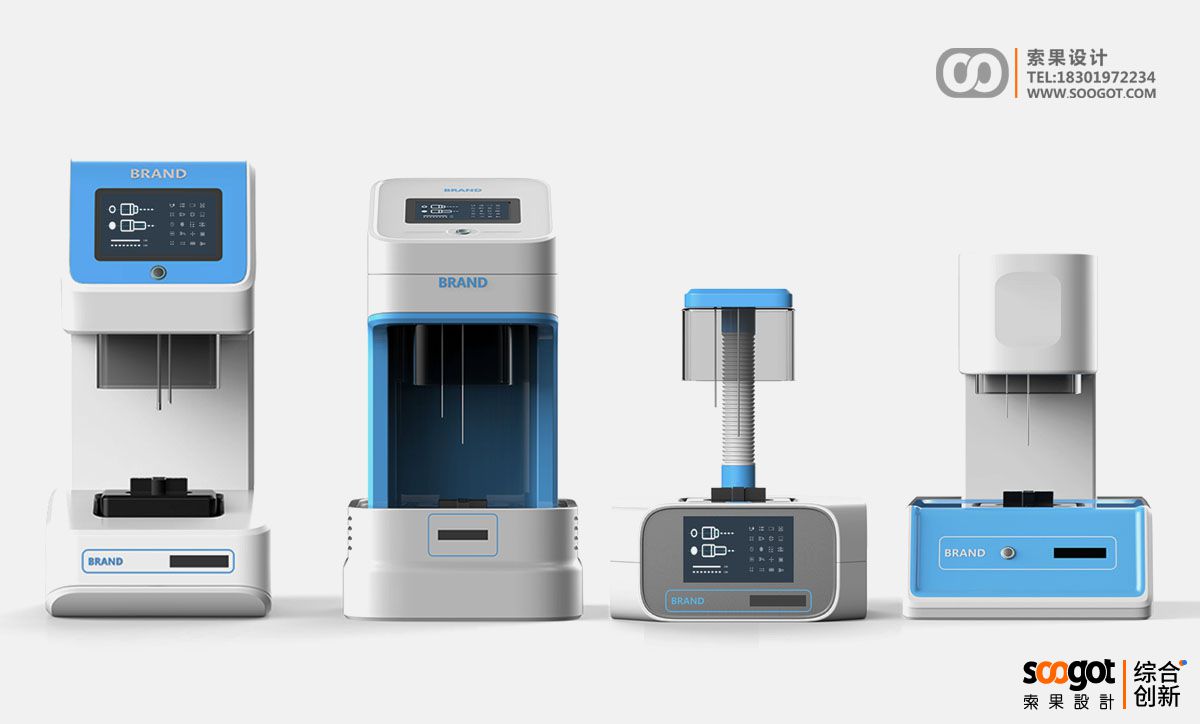

血液检测仪系列化工业设计

二、样本与试剂管理：门儿清，才不乱

检验人员每天要处理大量样本和试剂，忙中出错是最常见的风险。血液检测仪的设计，必须让样本和试剂的管理变得“一目了然，随手可控”。

样本架和试剂仓的位置要合理，操作员的动作路径要短。放入样本时，设备应自动扫描条码并确认位置，避免手动输入出错。试剂仓需要具备冷藏功能（通常2-8℃），并显示实时温度和剩余测试数。当试剂即将耗尽或临期时，界面应提前预警，而不是在运行时突然“弹尽粮绝”。急查样本需要优先处理的权限——在急诊场景中，一台让操作员多花30秒去“找急诊位”的设备，会被直接投反对票。

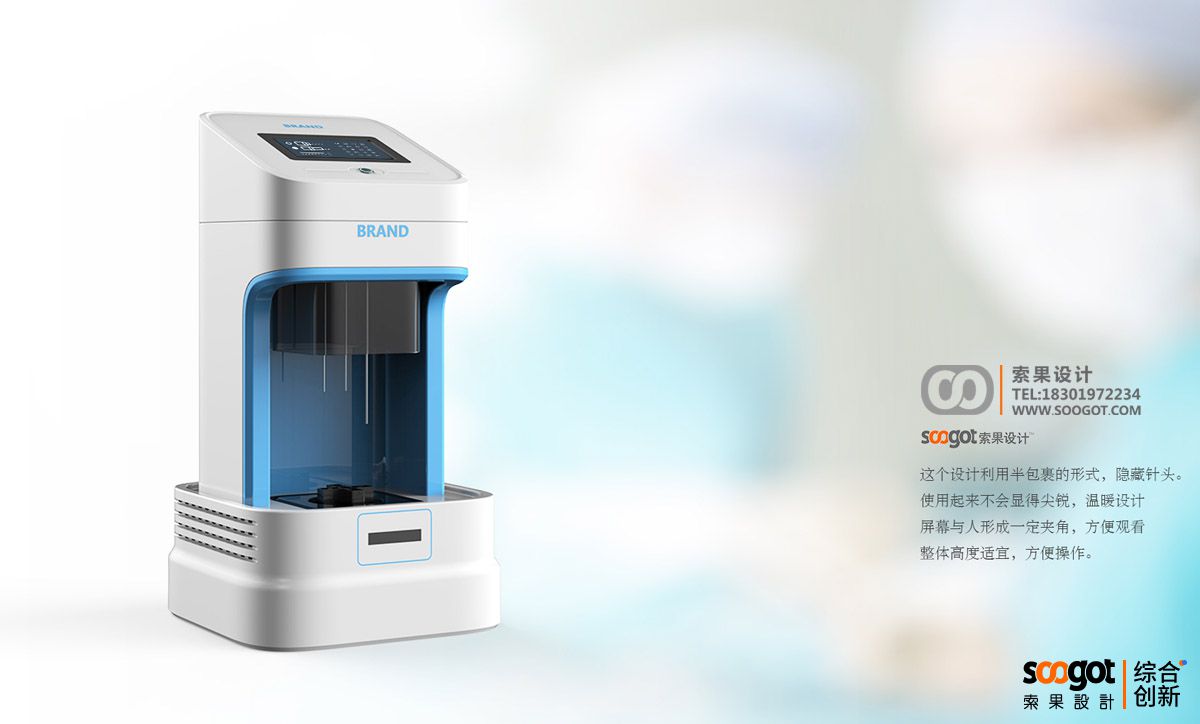

血液检测仪系列化工业设计

三、操作与软件：让检验回归检验，而不是修仪器

检验科的操作员每天要面对海量标本，软件的稳定性和操作路径的合理性直接决定了他们的工作体验。

主界面应该以“工作列表”为核心——待测样本、检测中、已完成、需要复查，四类状态清晰呈现，操作员可以一目了然地掌握进度。常用操作路径要尽可能短：点击“开始检测”，设备自动完成样本加样、试剂分配、反应孵育、信号检测、结果计算的全流程。不常用的高级设置要藏得深一点，避免误触。当设备出现异常时，提示信息要具体且有指导性——“清洗液不足，请更换并执行冲洗程序”比“Error 503”有用得多。好的检验设备UI，是让操作员在完成几百个测试后，依然能保持专注而不被琐碎的界面问题打断。

四、管路与清洁：藏在里面的功夫，才是真功夫

血液检测仪内部布满了细如发丝的管路和精密阀体，每天都要接触血液和试剂。管路设计是决定设备“耐不耐用”的核心因素。

好的管路设计，路径清晰简洁，尽量减少弯头和接头——每个接口都可能成为堵塞或泄漏的隐患。管路材质要具备良好的抗蛋白吸附特性，减少样本残留对后续测试的干扰。清洁是另一个关键维度：设备应具备自动冲洗和管路维护程序，每天工作结束后一键执行，把残留物彻底清除。具备“可拆卸保养模块”的设计更受用户欢迎——日常维护时操作员可以直接处理常见堵塞点，而不需要等工程师上门。

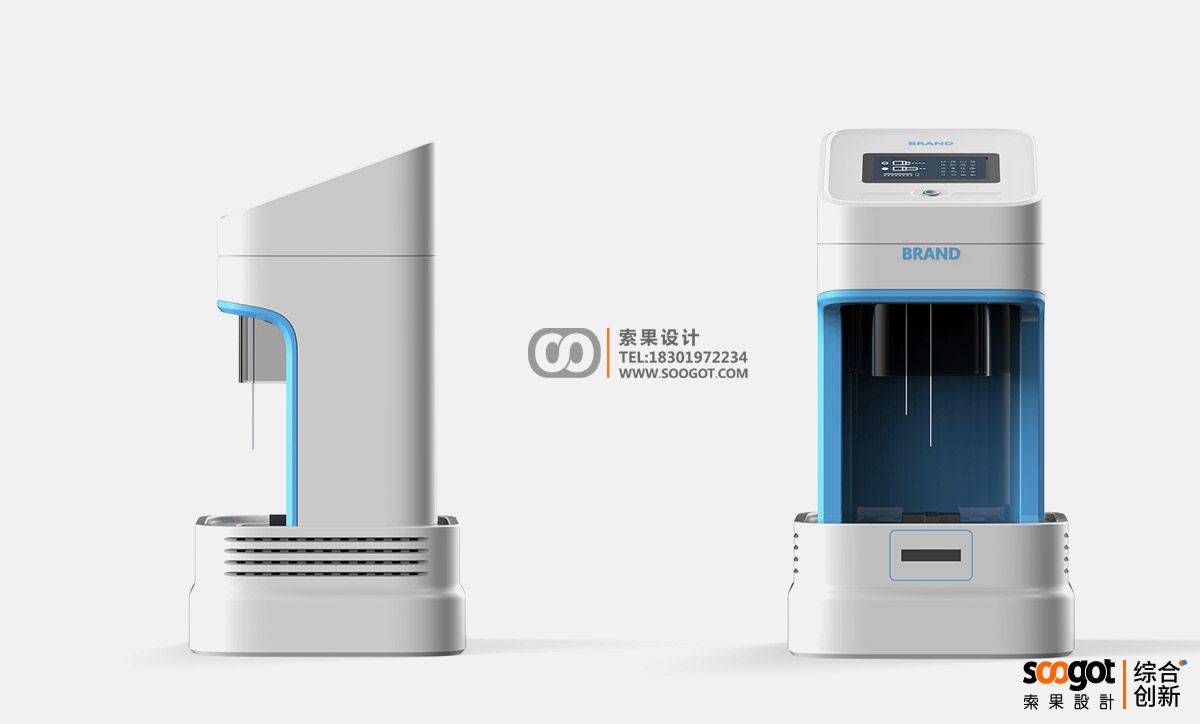

血液检测仪系列化工业设计

五、生物安全与废弃物：保护操作员，是设计底线

血液样本可能携带各种病原体，生物安全是设计的一票否决项。每一个可能接触样本或废弃物的环节，都需要有明确的安全屏障。

采样针和管路应有良好的密封性，避免在样本转移过程中产生气溶胶。废弃物收集区设计合理，废液和反应杯等固体废弃物分开收集，密封盖可以有效防止异味和生物泄漏。废弃物的提示功能同样重要——当废液桶将满时，界面应提前预警，让操作员有足够时间进行清理，而不是在检测中途突然报错停机。保护操作员不受感染，是血液检测仪设计中必须守住的底线。
