在核酸检测实验室里，有一类设备很少被公众关注，却是实验流程中不可或缺的一环——撕膜机。PCR反应板、深孔板、试剂盒在加样和反应后，往往覆盖着一层密封膜，用于防止液体蒸发和交叉污染。而在上机检测之前，这层膜必须被干净利落地移除。撕膜机就是为此而生。上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为一台好的撕膜机，撕得干净是底线，不伤板子、不飞溅是本事。

一、 撕膜机构：力道要准，角度要对

撕膜机的核心，在于“怎么撕”。膜的种类五花八门——铝箔膜、透明热封膜、粘性密封膜，它们的厚度、粘性和延展性各不相同。如果撕膜机构的设计不能适配多种膜材，设备就失去了通用性。

好的撕膜机构通常采用“夹持+滚压”的复合动作：先通过一组微压滚轮将膜与板子的边缘分离，再用夹爪以特定角度向上揭起。关键在于撕膜的角度——角度太平，膜容易断裂；角度太陡，则可能把板子整个带起来。优秀的机构设计会动态调整撕膜角度和速度，在膜被完整撕下之前保持均匀的张力。传感器的加入也很重要，用于实时感知撕膜过程中的阻力变化，如果膜粘得过紧，系统应自动减缓速度或增加夹持力，避免膜被扯断后残留碎屑留在板面上。

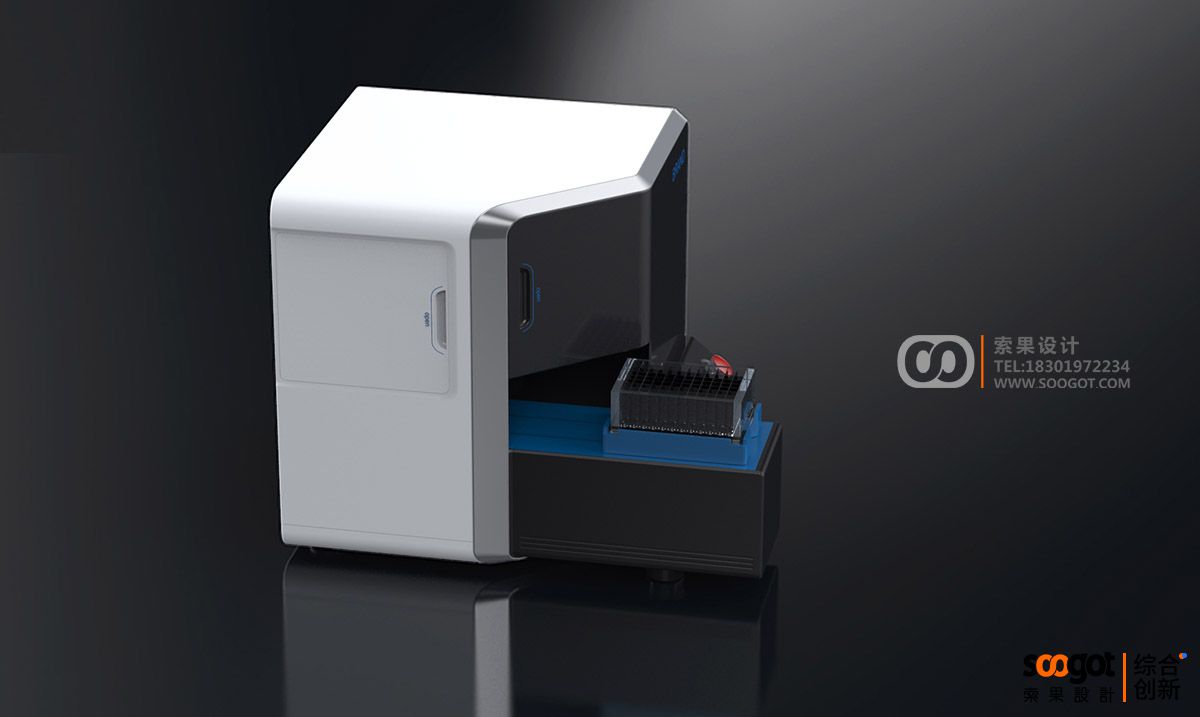

核算撕膜机产品外观设计

二、 膜材适配：不同膜，不同撕法

实验室里没有“统一用膜”这回事。进口膜和国产膜在粘性上差异不小，不同厂家的铝箔膜和热封膜的断裂伸长率也不同。撕膜机的设计必须考虑这种多样性。

一种常见的设计思路是提供“膜材类型选择”功能：操作员在触摸屏上选择膜材类型，设备自动切换对应的撕膜参数。进阶的方案是引入“自适应撕膜”机制——设备在撕膜过程中实时监测阻力曲线，自动判断膜材特性并动态调整撕膜速度和角度。无论采用哪种方案，设计上都需要确保设备不挑膜、不认膜，不管是哪种膜材都能一次撕除、完整分离。

三、 废膜收集：收得干净，不飞不洒

撕下来的膜，必须被妥善收集。如果废膜随意掉落或堆叠，不仅影响后续操作，还可能造成实验室污染。

好的废膜收集方案通常是一个抽拉式的密封废膜盒，撕下的膜片通过气流或重力导向落入其中。废膜盒采用防静电材料制作，避免膜片因静电吸附在盒壁上，导致堆积卡顿。废膜盒的容量要足够大（至少容纳50-100片），并有“将满”提示。更重要的是，废膜盒应具备密封盖，操作员在处理废膜时不会接触到撕下的膜片。废膜盒整体可高压灭菌，确保实验室的生物安全规范得到贯彻。

核算撕膜机产品外观设计

四、 操作与布局：一放一按，不费功夫

撕膜机的使用场景往往是高通量检测实验室，操作员每天要撕几十甚至上百块板子。任何多余的步骤都会累积成时间成本。

操作流程应尽可能简化：放板、关门、按“启动”，三步完成。设备应能自动识别板型（96孔、384孔或深孔板），并调整撕膜位置。板子的放置应有物理定位导向，确保每次放在同一位置。设备设计时应兼容不同高度和规格的板型，让操作员不需要频繁调整机械结构。当撕膜完成后，设备应给出明确的完成信号——可以是灯光或声音提示，让操作员知道“可以取板了”。每一步都直白明确，绝不考验操作员的耐心。

五、 清洁与维护：一擦即净，故障自检

撕膜机长期接触微孔板和封膜，板子外壁可能残留样本液滴或试剂溅出。设备需要定期清洁，否则残留物可能交叉污染或腐蚀机体。

外壳设计应尽量简洁，避免凹槽和缝隙藏污纳垢；关键机构区域最好采用可拆卸模块，维护时可以直接取出清理。夹爪和滚轮等易损件要设计成免工具快速更换结构，操作员日常清洁和维护时不需要额外工具。自检程序也是维护设计的重要部分——设备开机时自动检测夹爪动作、传感器、电机状态，异常时通过屏幕显示故障位置，帮助操作员快速定位问题。一台需要工程师上门才能解决日常维护问题的撕膜机，不适合快节奏的检测实验室。

国内顶尖医疗器械设计公司，国际知名医疗器械设计公司：上海维创索果设计咨询有限公司

结语

核酸撕膜机看似是一台“功能简单”的设备，但它的设计直接关系到实验室的效率和通量。它需要在力道、角度、速度、兼容性之间找到精密的平衡，既要适应不同膜材的物理特性，也要考虑与上下游设备的顺畅衔接。一台好的撕膜机，不只是一台能把膜撕下来的机器，更是能让整个检测流程少一个焦虑点的可靠伙伴。在核酸检测的高通量场景里，“稳定、不挑膜、易维护”——这六个字，就是好设计的最好注脚。
