射频消融仪UI设计五大铁律

来源：作者：索果设计

射频消融仪，听起来陌生，但在肿瘤治疗和心律失常治疗中却是“大杀器”。它通过一根细针释放高频电流，让局部组织升温至60℃以上，精准“烧掉”病变细胞，同时尽量不伤及周围正常组织。这个过程中，功率高了可能烧穿器官，温度低了又杀不干净，阻抗飘了可能烫伤皮肤——所有风险都压在操作医生手上，而医生的所有决策，又都要依赖眼前那块屏幕。所以，射频消融仪的UI界面，不是“信息面板”，而是“安全驾驶舱”。

上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为它必须做到：每一条数据都值得信任，每一次触碰都有回响，每一处警报都指向行动。下面这五个设计原则，是这类设备的立命之本。

第一，急停按钮永远最大：把“刹车”焊死在主界面

射频消融过程中，如果突然出现阻抗急剧升高、患者体动或设备异常，医生必须在半秒内中断输出，否则电极针附近的组织可能碳化、爆裂甚至穿孔。因此，UI主界面上最显眼、最大、颜色最醒目的控件，必须是“急停/停止消融”按钮——通常设计为红色大圆块，放在屏幕右下角或左侧固定区域，且物理按键与触摸按键双重保障。更关键的是，这个按钮不需要任何二次确认，按下即停，没有弹窗询问“您确定吗”。与此同时，功率调节、温度设定等操作区域，必须与急停按钮保持足够间距，避免误触。我们还可以借鉴航空业的设计思路：急停功能永远“常驻”在屏幕固定位置，不随菜单切换而移动，让医生形成肌肉记忆。记住：在这类界面上，防止误操作固然重要，但保证紧急操作“零延迟”更为优先。

射频消融仪医疗交互ui设计

第二，三色仪表盘：功率、温度、阻抗，一眼分清主次

消融仪的核心参数就三个：输出功率（决定热量产生速度）、实时温度（决定组织损伤程度）、组织阻抗（反映针尖接触状态和炭化风险）。好的UI会把这三个数值以不同颜色和尺寸区分呈现——功率用亮蓝色大数字显示在左上，温度用橙色中号字居中，阻抗用绿色小字放在右下，并且各自带有单位（W、℃、Ω）和正常范围标识。同时，每个参数旁边都要有一个“趋势指示条”或小波形图，显示最近10秒的变化走向，因为单纯看瞬时数值很难判断是稳定上升还是陡然跳变。此外，界面背景色必须保持深灰或纯黑，避免彩色渐变干扰，而数值本身要用高对比度的字体（比如白字或亮色），确保在手术室无影灯强光下依然清晰。这样医生只需快速扫一眼屏幕，就能判断当前状态是否安全可控。

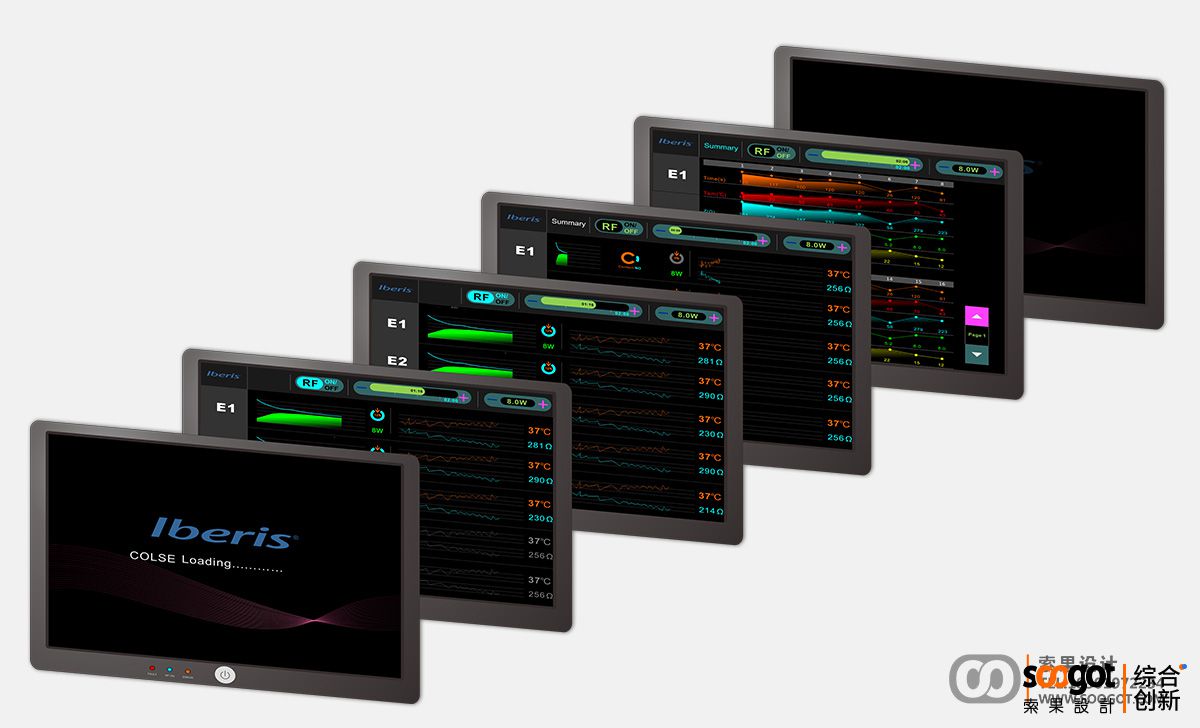

射频消融仪医疗交互ui设计

第三，预设方案+一键加载：把复杂参数打包成“傻瓜模式”

不同部位、不同病灶的消融方案天差地别——肝脏消融需要高功率短时间，心脏消融需要低功率长脉冲，肺部病灶又得考虑呼吸运动带来的阻抗波动。如果让医生每次从头手动输入功率、目标温度、最大时间、阻抗上限，不仅繁琐，还容易输错。优秀的UI会内置多种“预设方案”，比如“肝肿瘤标准”、“房颤肺静脉隔离”、“骨转移姑息消融”等，每个方案都预设了一整套参数组合，并附带文字说明推荐适用范围。医生只需点击对应卡片，所有参数自动填入，再按“准备”键即可。这种设计把专家的经验“固话”在系统里，既降低了新手使用门槛，也减少了因参数误设导致的不良事件。当然，预设方案允许微调，但调整幅度要有限制（比如功率不可超过方案上限的10%），确保安全性。

第四，实时曲线才是主视图：让过程看得见，而不只是结果

很多国产消融仪的界面只显示当前数值，像个数字万用表，医生看不出温度是平稳维持还是突然飙升，也看不出阻抗在缓慢下降还是急剧跳变。而进口高端设备往往把“实时曲线图”作为主视图，时间轴横跨整个消融周期（通常几分钟到十几分钟），纵轴同时显示温度、功率、阻抗三条曲线，用不同颜色区分。这样医生能一眼看出趋势：温度上升速率是否正常、阻抗是否在消融后期逐渐升高提示炭化、功率是否自动调整以维持目标温度。更重要的是，曲线图上会标记关键事件点，比如“开始消融”、“阻抗骤变”、“温度达标”、“停止输出”，方便事后回顾。这种图形化呈现比数字列表直观得多，也更能帮助医生在术中做出预判——比如看到阻抗持续上升，就可以提前微调功率或考虑停止，而不是等报警响了才被动反应。

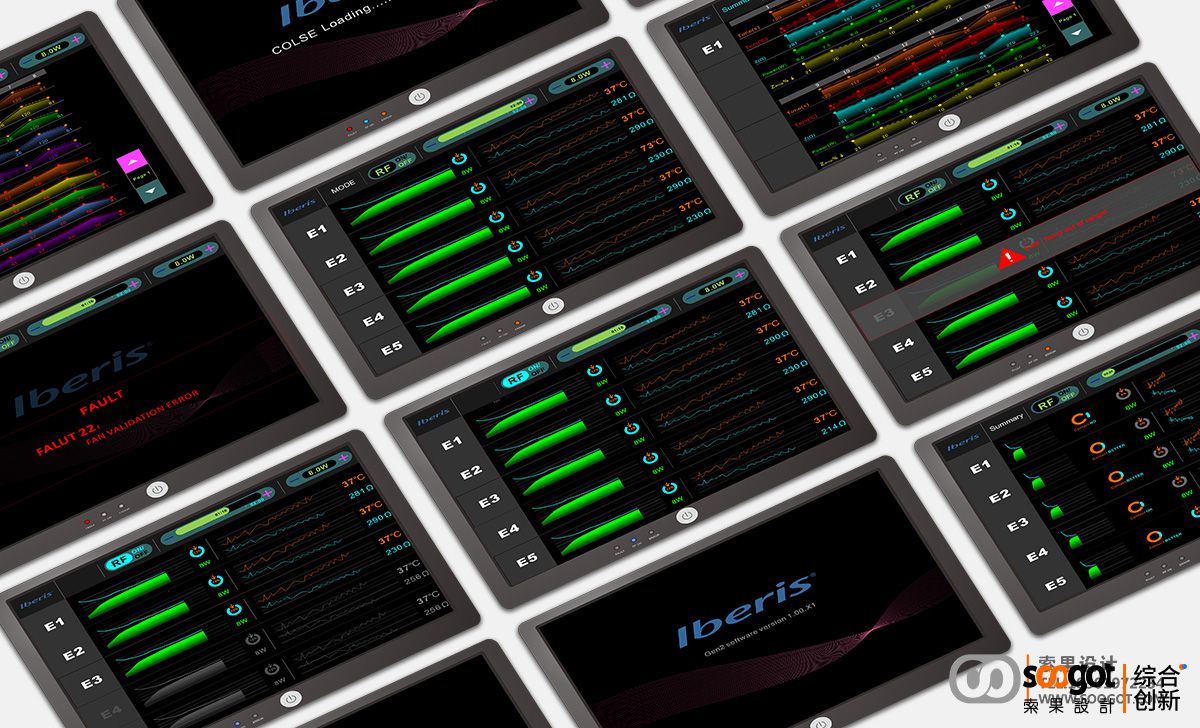

射频消融仪医疗交互ui设计

第五，报警分级不泛滥：每一声提示都要“有价值”

射频消融仪会产生大量监测数据，但真正需要报警的只有少数几种危险情况。如果界面动不动就弹窗、响蜂鸣，医生很快会“报警疲劳”，等到真出大事时反而反应迟钝。好的UI会采用三级报警体系：一级（紧急）——立即停止消融，红色闪烁+连续高音蜂鸣，比如温度超过安全阈值或阻抗超过上限；二级（警告）——黄色提示，不中断治疗，但需要医生注意，比如阻抗波动大或温度上升偏慢；三级（提醒）——蓝色或灰色信息，仅作记录，比如剩余时间30秒或功率达到预设目标。每一级报警有各自固定的声音频率和颜色，让医生即使不看屏幕也能凭听觉判断严重程度。此外，界面顶部永远显示一条“报警汇总栏”，用简洁文字说明当前哪项参数异常，而不是弹出大段代码或乱码。这种“有分寸”的报警设计，既能确保安全，又不干扰手术流畅度。

说到底，射频消融仪的UI设计，就是一场关于“信任”的构建。医生敢不敢把功率调高一档，敢不敢延长消融时间，完全取决于他对屏幕上数据准确性和系统响应可靠性的信任。这份信任，来自每一次急停按钮的即时响应，来自每一条曲线变化的真实反馈，来自每一次报警的精准判断。我们不追求界面有多“炫酷”，只追求它像仪表的指针一样忠实、清晰、不撒谎。因为在消融针尖刺入身体的那一刻，屏幕上的每一个像素，都关乎治愈与损伤之间那几毫米的边界。
