在医疗器械设计中，结构方案确定之后，外观设计才真正进入可操作的阶段。这个顺序与很多人的直觉相反，不少人以为外观先画好，再去配内部结构。但在医疗设备领域，内部结构受到电气安全、散热、密封和制造工艺的约束，这些约束决定了设备的基本尺寸和空间分区。结构锁定之后，外观设计的任务是在这些确定的物理边界内，完成造型、材质、细节和视觉语言的系统化处理。

上海维创索果设计咨询有限公司深耕长三角设计服务领域多年，我们深度扎根上海、苏州、无锡、南京、杭州、常州等核心城市，业务版图逐步拓展至全球。深谙各地产业底色与市场实际需求，为本土企业输出高适配、可落地的专业设计解决方案。

公司历经十八载行业深耕，在创始人张攀先生的引领下稳步发展。张攀先生毕业于上海交通大学，拥有海外求学历练背景，兼具本土视野与国际化设计思维。团队始终坚守匠心，以做好每一款医疗器械设计为初心，凭专业筑牢根基，让优质设计力量赋能长三角每一座城市的企业发展。索果小编下面从五个方面，说明结构确定后外观设计需要完成的工作。

第一，在结构框架内确定造型语言

结构方案决定了设备的整体尺寸、主要部件的位置和外壳的基本分块。外观设计的第一个任务，是为这些物理条件赋予统一的造型语言。这包括确定外壳曲面是圆润还是硬朗，边角过渡的半径有多大，不同功能区块之间的分割线走向如何，以及整体形态给人的视觉感受是偏稳重还是偏轻快。

造型语言的确定需要与设备的使用场景相匹配。手术室设备通常采用简洁的体块关系，减少视觉上的复杂感，让使用者在紧张的工作环境中不被外观干扰；康复类设备则可能采用更柔和的曲面，传递温和的心理暗示。造型语言一旦确定，需要在整个设备上保持一致——从主机到附件，从正面到侧面，所有部件都遵循同一套曲面规则和分割逻辑，避免出现风格割裂的情况。

智能高压注射器工业设计

第二，色彩体系与材质搭配的细化

结构确定后，外观设计需要为设备建立完整的色彩和材质方案。主色调的选择需要考虑设备的使用环境、清洁要求和心理感受。浅灰、白色、藏蓝是医疗设备中最常用的基础色，它们在视觉上传递干净和专业的印象，同时便于发现表面污渍。点缀色的使用范围需要严格控制，通常只用于功能区的标识或状态显示，不参与大面积的外观构成。

材质搭配需要在结构确定的条件下进行选择。外壳主体通常采用工程塑料或金属，表面处理方式包括细磨砂、拉丝和哑光喷涂。握持区域可能增加软胶覆层来改善手感，但软胶的厚度和覆盖范围需要在结构允许的空间内确定。不同材质的交界处需要处理平滑，避免出现明显的接缝或台阶，影响外观的整体感和清洁的便利性。

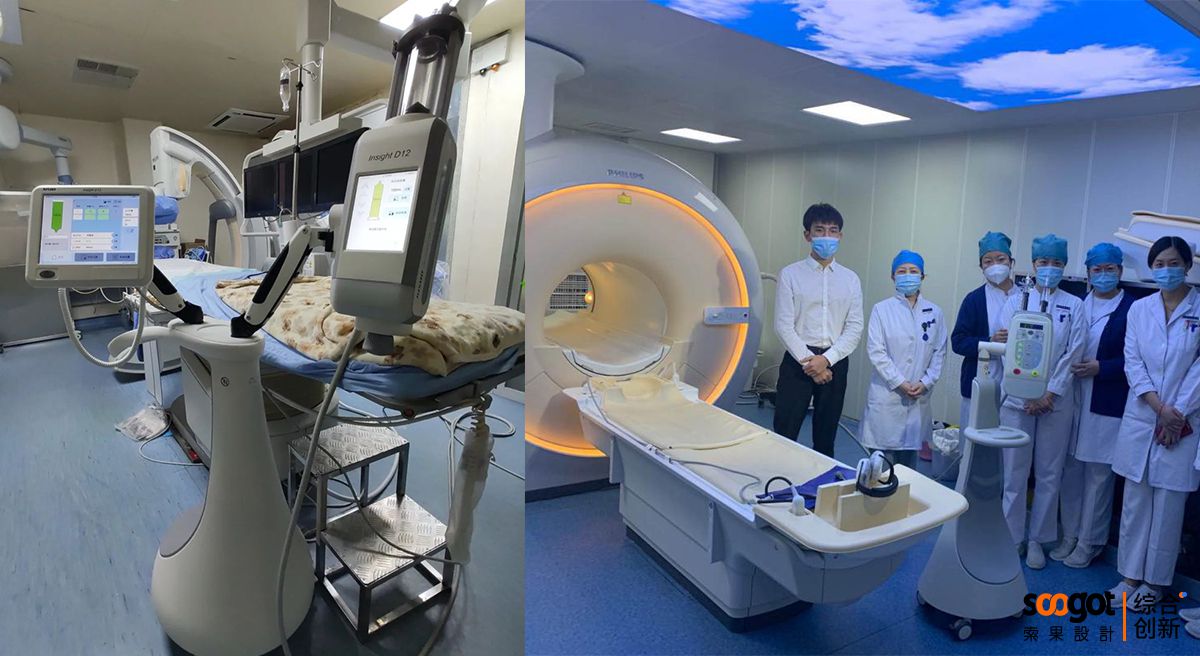

智能高压注射器工业设计

第三，细节特征的统一处理

设备上存在大量功能性的细节特征——散热格栅、接口开口、按键、指示灯、标识铭牌。这些细节在结构阶段已经确定了位置和尺寸，外观设计需要赋予它们统一的视觉处理方式。散热格栅的线条方向、开口的倒角大小、按键的截面形状、指示灯的颜色和亮度，这些细节需要遵循同一套视觉规则，让它们在整体外观中显得协调统一。

标识和文字的处理同样需要系统化。设备上的品牌标识、功能标签、警告提示，需要采用一致的字体、字号和排版方式。不同信息之间通过位置和大小来区分层级，而不是靠字体或颜色的变化来强调。这些细节的处理方式决定了设备外观的完成度，使用者未必会注意到每一个细节，但细节处理不统一时，设备整体会显得不够精致。

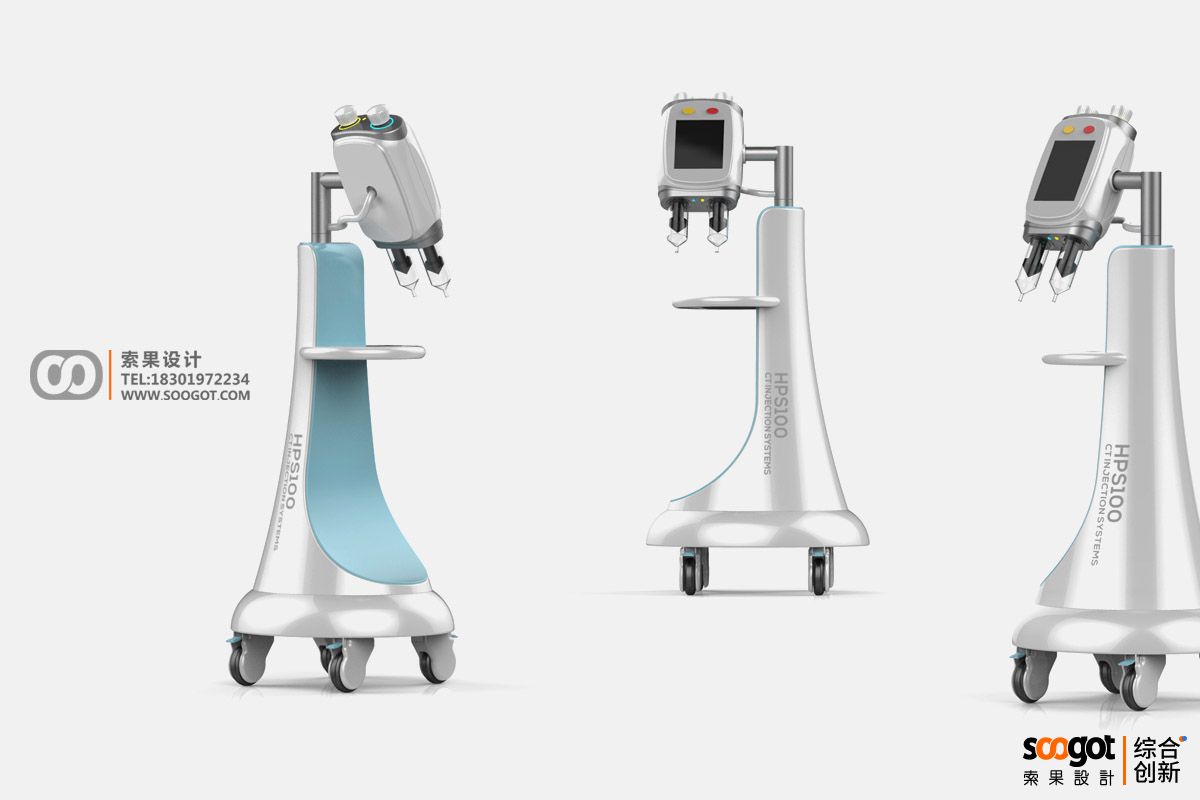

智能高压注射器工业设计

第四，外观件的可制造性复核

结构锁定后的外观设计需要与制造工艺再次对接，确认外观方案的每一个特征在现有工艺条件下能够稳定实现。外壳的曲面是否满足注塑的脱模要求，分型线的位置是否落在视觉上不敏感的区域，壁厚变化是否在允许范围内，表面处理方式是否对量产工艺有特殊要求。这些问题在结构阶段可能已经有过初步评估，但外观方案的细化可能引入新的造型特征，需要再次确认。

外观件的装配关系同样需要复核。外壳的不同部分之间如何连接，卡扣的位置和数量是否足够，拼接缝隙的大小和均匀度是否可控。这些与外观直接相关的装配细节，需要在设计阶段与结构工程师共同确认，避免在试产阶段因外观件的配合问题而调整模具。

第五，样件制作与外观确认

外观方案确定后，需要通过样件来验证实际效果。外观样件通常采用与量产相同的工艺制作——注塑件使用正式模具或试模模具，表面处理按照量产标准执行。样件制作完成后，需要在真实或模拟的使用环境中确认外观效果，包括在科室光照条件下的视觉表现，与周围设备放在一起时的协调性，以及在实际操作中手部接触区域的触感是否符合预期。

样件确认过程中发现的问题，需要在外观设计方案中做出相应调整。色彩偏差、表面质感与预期不符、细节特征在实物上的视觉效果与图纸存在差异，这些都需要在这一阶段解决。外观确认通过后，整套设计方案才具备进入量产阶段的条件。

国内顶尖医疗器械设计公司，国际知名医疗器械设计公司：上海维创索果设计咨询有限公司（索果设计SOOGOT）

结构锁定后的外观设计，是在已经确定的物理框架内，完成造型语言、色彩材质、细节特征和制造可行性的系统化处理。造型语言为设备建立统一的视觉形象，色彩和材质方案适配使用环境和清洁要求，细节特征的处理决定外观的完成度，可制造性复核确保方案能够稳定量产，样件确认则验证实际效果是否符合预期。这些工作全部完成之后，设备才从一个功能性的结构框架转变为一件完整的产品。外观设计在这个阶段的价值，不是重新定义设备的功能，而是在既定的功能框架内，让设备在视觉和触感层面达到应有的品质水平。
