彩超影像仪是彩超医学影像的一个重要组成部分，它是现代医院和临床医生诊断病情、治疗疾病的重要工具。与传统的超声影像设备相比，彩超影像仪具有许多优势：一是操作简单方便；二是图像清晰度高，诊断准确性好；三是携带方便，不受时间、地点的限制，随时随地进行检查；四是无辐射、无损伤、无痛苦；五是可重复性强，便于临床推广应用。

目前市场上有三种类型的彩超影像仪，一种是传统的黑白彩超影像仪，一种是彩色彩超影像仪，还有一种是新型的彩色彩超影像仪。随着医学成像技术的不断发展和医疗仪器自动化程度的提高，彩色超声诊断仪在医院临床诊断中发挥着越来越重要的作用。索果设计作为医疗器械设计的专家，接下来由索果小编为大家介绍医疗彩超影像仪。

一：产品特点

1.采用模块化设计，使结构紧凑，便于维护和使用。

2.采用全固态芯片，运行速度快，功耗低。

3.具有存储功能，可存储500张以上的图像信息。

4.采用大屏幕液晶显示器，可显示多种文字及图形信息。

5.可提供多种接口，方便与其他设备连接。

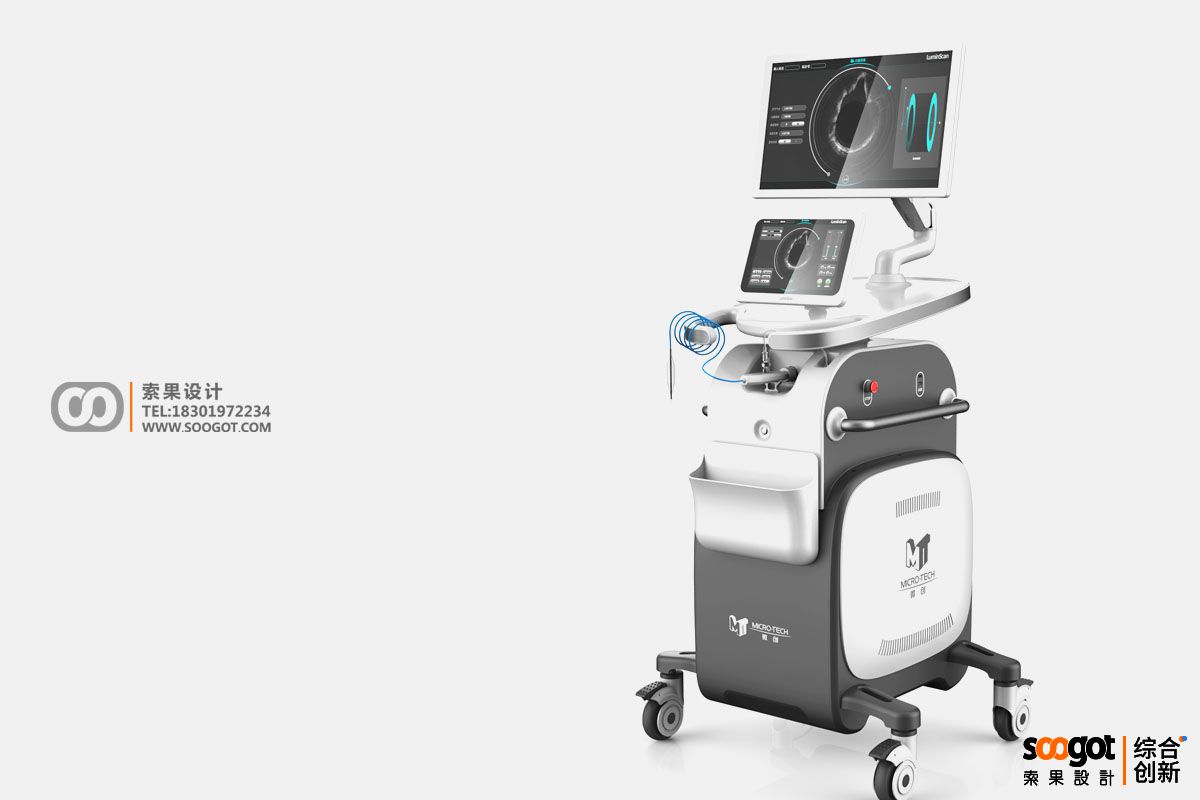

医疗彩超影像仪外观设计

二：主要功能

彩超影像仪主要包括：显示系统、控制系统、电源系统、控制电路、图像采集和处理系统、存储系统等。

彩超影像仪的功能主要包括：图像显示功能；控制功能；参数保存功能；数据处理功能；控制电路操作功能等。

彩超影像仪的性能指标主要包括：分辨率、动态范围、灰阶成像和信噪比等。

三：设计思路

彩超影像仪的设计思路是基于现有的硬件平台，采用 DSP和 FPGA相结合的方法，完成系统的设计与实现。由于 DSP在处理图像数据方面具有速度快、精度高和可靠性好等优点，因此将其作为系统的核心处理模块。FPGA是一种可编程芯片，它在逻辑控制方面具有灵活性强、可扩展性好等优点。将二者相结合，不但可以完成超声图像数据的实时采集、显示、存储等功能，还可以实现对超声图像进行分析、处理和控制，从而实现彩色超声影像仪的设计。

医疗彩超影像仪外观设计

四：总体设计

彩色超声影像仪总体设计主要包括三部分：

第一部分是采集部分，采集模块包括实时采集模块、图像压缩模块；

第二部分是显示部分，显示模块包括液晶显示模块、图形处理器模块；

第三部分是控制部分，控制模块包括 CPU控制模块和键盘接口控制模块。

其中采集部分和显示部分都是以 CPU为核心来完成的。图像压缩模块则由 CPU、图像编解码器、液晶显示器等组成。控制部分主要是由 CPU来实现的，它负责整个系统的控制和驱动。键盘接口控制主要是由键盘芯片来实现，它可以实现按键操作，并且可以完成人机交互。液晶显示器负责将采集到的数据通过液晶显示出来。

索果设计：长期服务：上海微创、美敦力、凯利泰、思路迪、昊海生物等。十年专注医疗实验室仪器的设计、落地和创新，设计覆盖产品开发全产业链：设计分析、外观设计、结构设计、ui界面设计、样机制作、小批量生产、模具开发、大批量生产等。
