医疗器械结构设计是集工程学、医学、材料科学于一体的复杂系统工程，其设计质量直接关系到设备的安全性、可靠性和临床效能。本文从需求转化、力学优化、材料适配、生产验证、持续改进五大维度，索果小编来跟大家阐述一下医疗器械结构设计的实施路径与技术要点。

一、需求驱动的结构化设计原则

1. 临床需求转化模型

采用QFD（质量功能展开）工具将临床需求转化为技术参数，建立需求-功能-结构的映射矩阵。手术机器人持械臂需满足0.1mm定位精度，对应传动系统背隙需≤5μm；急救呼吸机整机抗震等级需达IEC 60601-1-11标准，结构固有频率需避开5-500Hz振动频段。

2. 风险控制结构设计

依据ISO 14971标准实施DFMEA（设计失效模式分析），关键承载结构设置200%安全系数。CT机旋转支架采用冗余支撑结构，单个轴承失效时仍可维持50%负载能力；植入物接骨板开设应力释放槽，将局部应力集中降低40%。

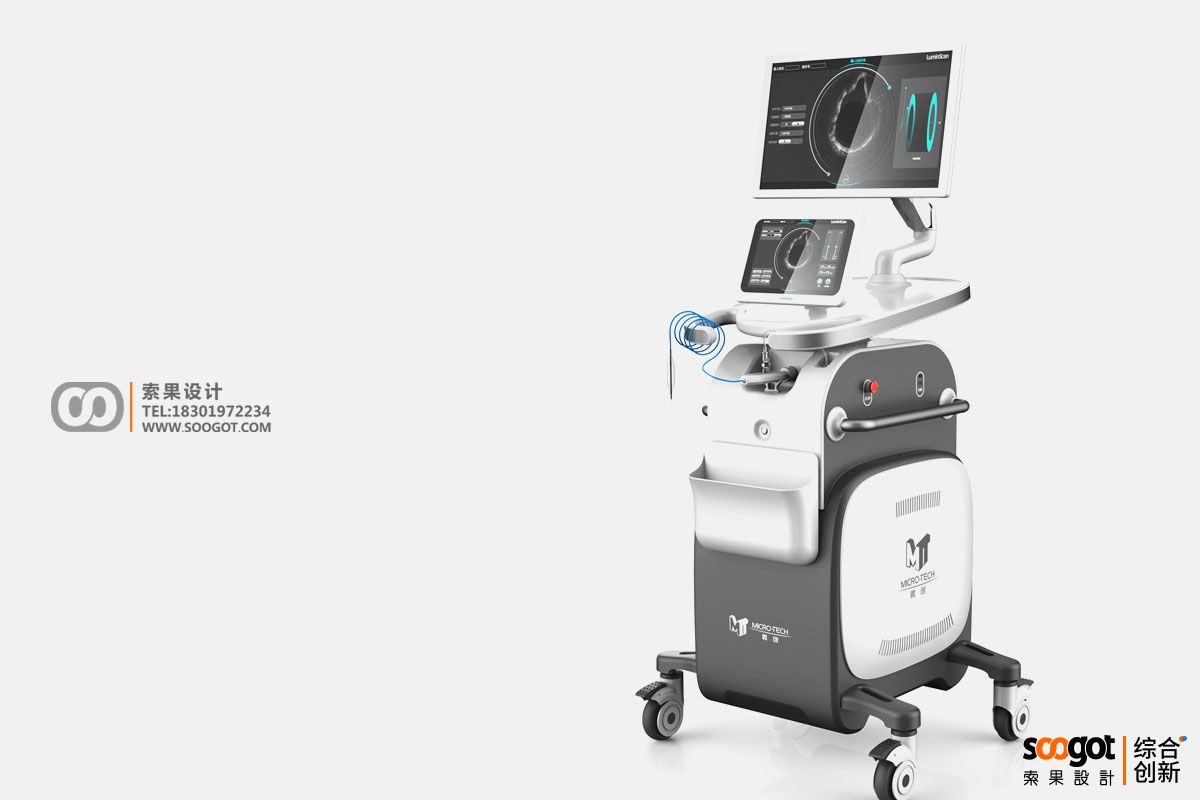

医疗彩超影像仪外观设计

二、力学性能的精细化仿真

1. 多物理场耦合分析

应用ANSYS Workbench进行结构-热-流耦合仿真，超声探头换能器支架需承受2000N/cm²声压载荷，温度波动控制在±2℃以内。血管介入导管通过流固耦合模拟，优化螺旋加强筋角度至55°，使抗扭刚度提升3倍。

2. 动态响应优化设计

采用模态分析法控制结构共振，血液透析机泵体结构一阶固有频率设计在85Hz以上，避开工作频率（60Hz±5%）。动态载荷测试执行ASTM F1800标准，人工关节模拟10年使用周期的500万次循环测试。

三、生物适配材料体系构建

1. 生物相容性材料选型

直接接触人体部件执行ISO 10993系列标准，骨科植入物优先选用Ti6Al4V ELI钛合金（抗拉强度≥860MPa），心血管支架采用L605钴铬合金（径向支撑力＞20N/mm）。表面处理应用微弧氧化技术，形成5-10μm生物活性涂层。

2. 灭菌耐受结构设计

高温灭菌部件选用PEEK材料（热变形温度310℃），环氧乙烷灭菌结构预留2mm透气间隙。内窥镜关节采用陶瓷轴承，在134℃高压蒸汽下轴向游隙变化≤0.02mm。接触面粗糙度控制Ra≤0.8μm，降低生物膜形成风险。

医疗彩超影像仪外观设计

四、可制造性工程实现路径

1. 公差链精确控制

应用蒙特卡洛法进行公差仿真，MRI超导线圈装配累积公差控制在±0.05mm。注塑件设计遵循2°以上脱模斜度，金属切削件表面预留0.1mm精加工余量。飞利浦监护仪外壳采用模内注塑工艺，将23个零件整合为单一组件。

2. 模块化装配体系

参照IEC 62304标准构建模块库，超声诊断设备探头接口实现机电光三通道快速对接（插拔力15±3N）。西门子CT滑环系统采用分层装配结构，维护时间从8小时缩短至45分钟。

五、全生命周期验证体系

1. 加速老化测试模型

依据ASTM F1980标准，采用阿伦尼乌斯方程进行加速老化（温度每升10℃反应速率加倍）。输液泵外壳在70℃环境中测试30天，等效5年自然老化，材料拉伸强度衰减需＜15%。

2. 临床场景实测验证

应用数字孪生技术构建虚拟测试环境，手术导航系统在数字模型中完成1000次路径规划验证。现场测试执行IEC 60601-1-6标准，除颤仪在-20℃至50℃温域内充放电时间偏差≤5%。

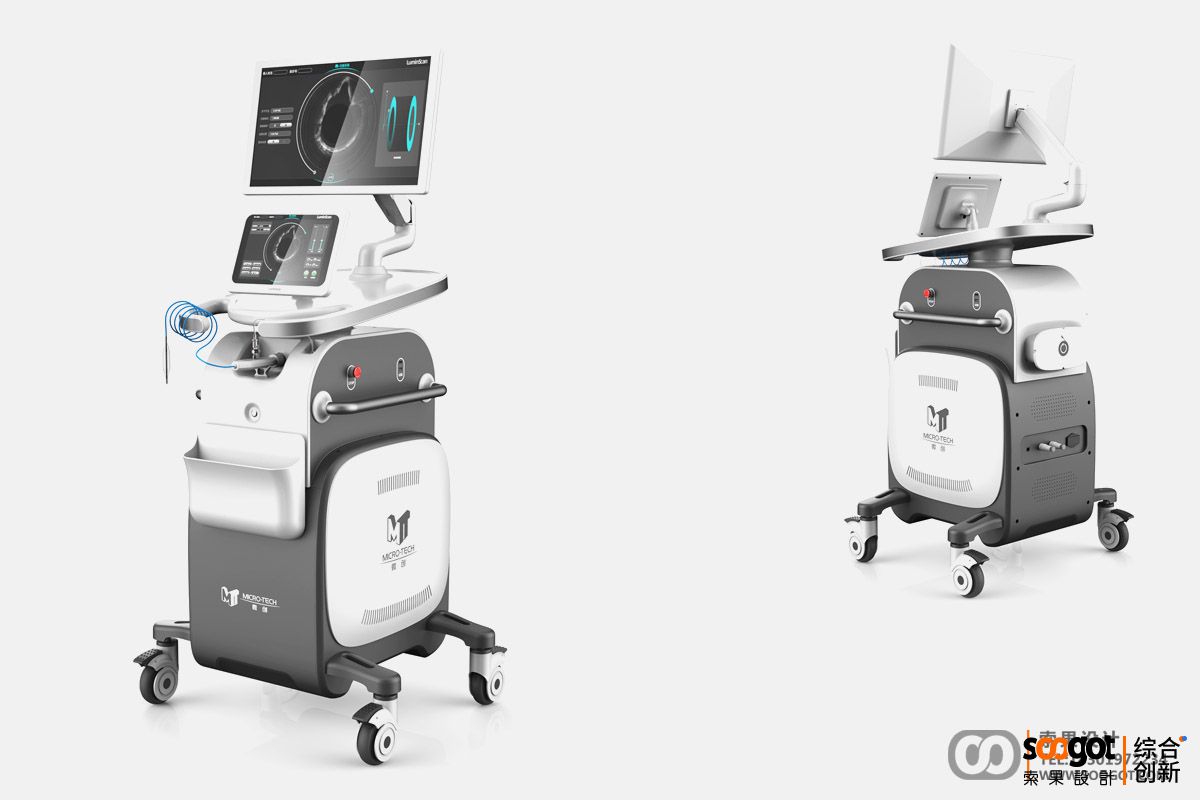

医疗彩超影像仪外观设计

结语

医疗器械结构设计正从经验驱动向模型驱动转型，拓扑优化技术可使结构减重30%同时保持力学性能，3D打印实现50μm精度的个性化骨支架制造。未来趋势将聚焦于智能结构（形状记忆合金导管变形精度达0.1mm）、自感知系统（光纤传感器植入检测结构应变）等方向，推动医疗器械向更安全、更精准的维度持续进化。
