医疗手柄作为手术机器人、影像设备、康复器械等医疗设备的关键交互界面，其设计质量直接影响操作精度与临床安全。优秀的设计需在人体工学、功能实现、灭菌耐受等多维度达到医疗级标准。索果小编从五大核心维度解析医疗手柄的科学设计方法。

一、医学功能与精准控制设计

1. 操作精度分级体系

根据医疗场景建立三级精度标准：Ⅰ级（微创手术）要求位移分辨率≤0.01mm，力反馈精度≤0.05N；Ⅱ级（介入导管）需实现0.1°角度控制；Ⅲ级（康复器械）力控误差＜1%FS。达·芬奇手术机器人手柄采用磁编码器技术，位置重复精度达±5μm。

2. 多模态控制集成

集成6自由度运动捕捉（精度0.1mm）、压感阵列（256个感应单元）及触觉反馈（频率响应1-500Hz）。强生超声刀手柄设置三级振动警示，频率差异＞20Hz以避免误判。

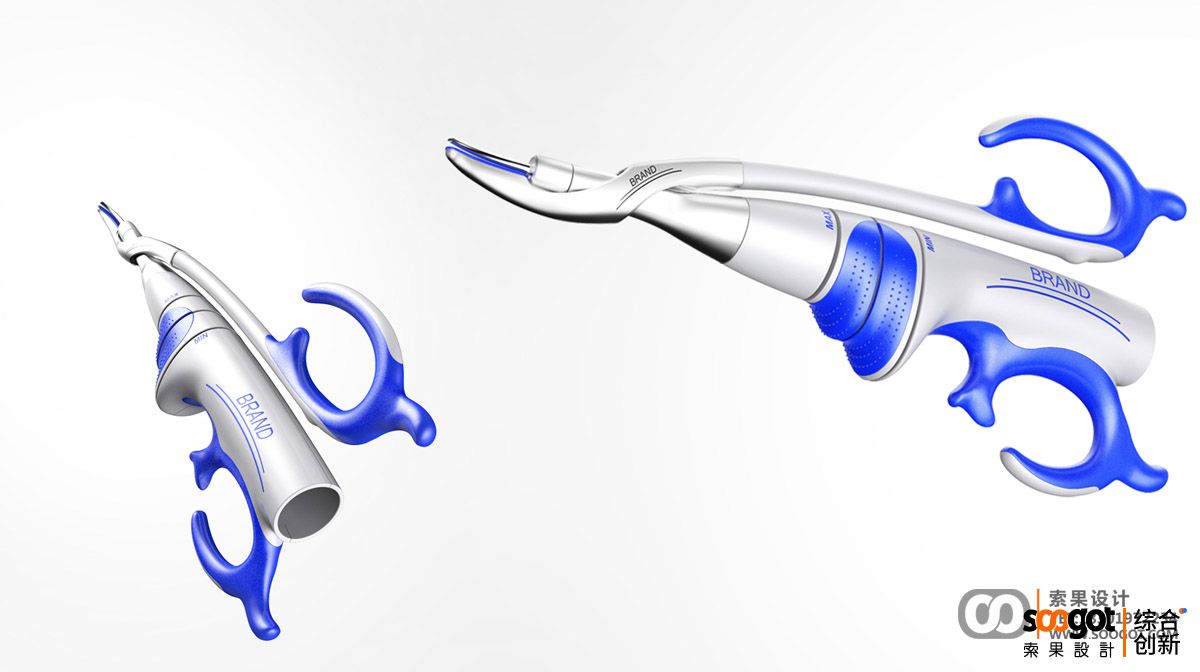

医疗手术刀

二、人机工程学优化设计

1. 握持形态适配

基于手部生物力学数据库，将手柄直径控制在22-35mm（亚洲人群适配25-28mm），表面摩擦系数0.4-0.6。拇指热区按键布局遵循Fitts定律，高频功能键距虎口≤60mm。美敦力神经导航手柄采用非对称曲面，降低30%操作疲劳。

2. 动态调节机制

配置电动自适应握距调节系统（范围60-100mm），压力传感器实时检测握力（0-50N可调）。西门子DSA操控手柄支持0-90°倾角锁定，适配坐/立姿操作。

三、医疗安全合规设计

1. 物理安全防护

执行ISO 14971风险控制标准，所有边缘倒角R≥3mm（EN 60601-1），突出结构长度＜50mm。紧急制动装置采用双触发机制（机械+电子），响应时间＜0.3秒（IEC 60601-1-8）。

2. 电气安全体系

符合IEC 60601-1绝缘标准，漏电流＜10μA（正常状态）及＜50μA（单一故障）。射频干扰抑制执行YY 0505标准，在3V/m场强下信号漂移＜0.1%。

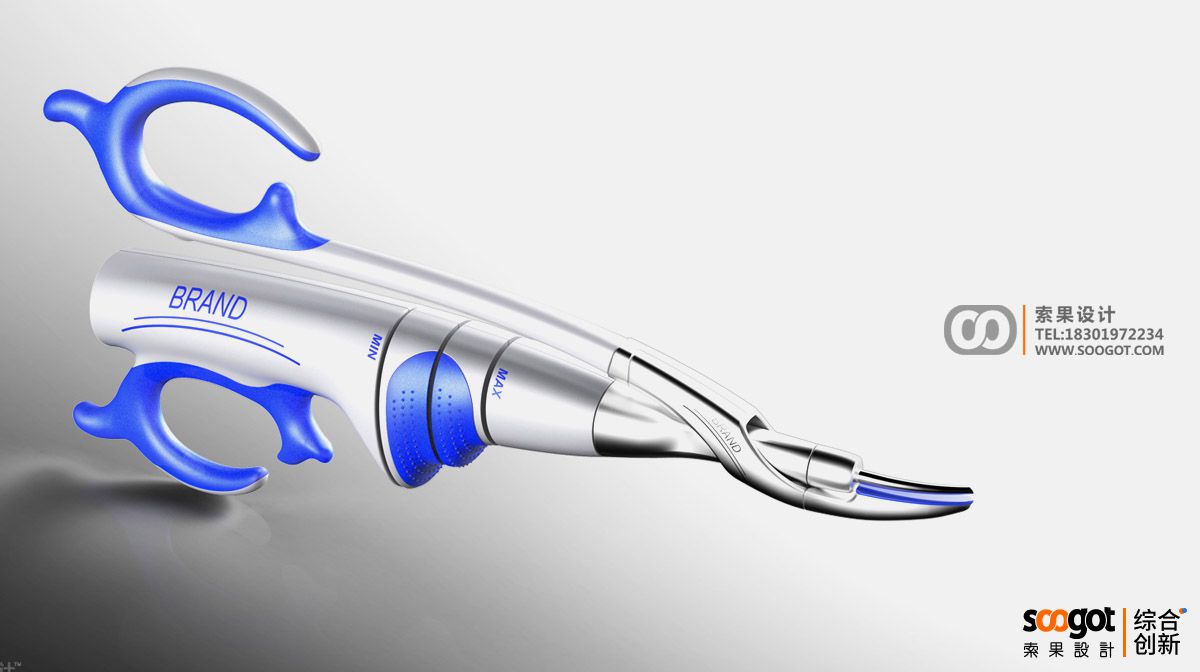

医疗手术刀

四、生物材料与灭菌适配

1. 医用级材料选型

接触部位采用ISO 10993-5认证的医用硅胶（硬度40-60 Shore A），金属部件优先选用Ti6Al4V ELI钛合金（抗拉强度≥860MPa）。表面处理应用等离子喷涂，形成5μm抗菌涂层（对金黄色葡萄球菌抑菌率＞99%）。

2. 灭菌耐受设计

耐受200次以上高压蒸汽灭菌（134℃/18min），材料热变形温度≥150℃。飞利浦超声手柄关节采用PEEK轴承，高温下轴向游隙变化＜0.02mm。接缝密封达IP67等级，防止液体渗透。

五、智能交互与数据融合

1. 力反馈增强现实

集成闭环伺服电机（扭矩分辨率0.001Nm），模拟组织弹性（0.1-5N/mm梯度可调）。史赛克关节镜手柄通过AI算法预测器械阻力，反馈延迟＜5ms。

2. 数据采集与追溯

内置三轴MEMS传感器（采样率1kHz），操作数据加密存储（符合HIPAA标准）。手柄身份识别系统（RFID/NFC）记录累计使用时长，超2000小时自动预警。

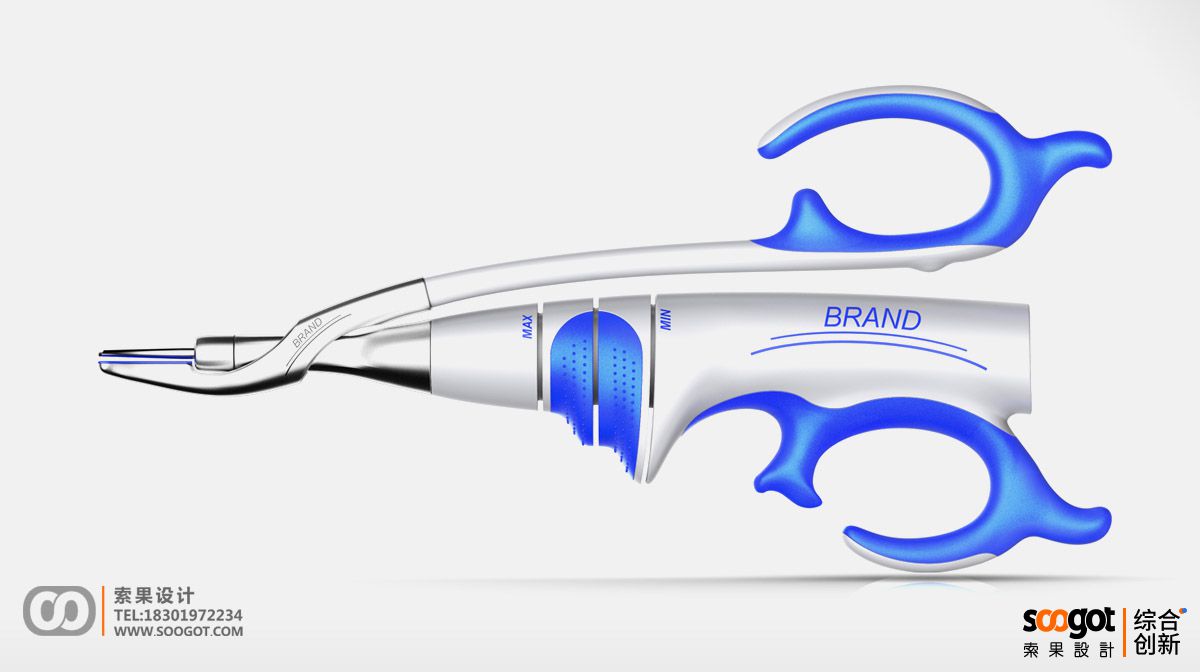

医疗手术刀

结语

医疗手柄设计正向智能化、微型化方向演进，柔性电子技术使薄膜传感器厚度突破0.1mm，磁流体阻尼技术实现毫秒级动态响应调节。未来趋势包括：①脑机接口控制（EEG信号识别精度＞95%）；②自感知维护系统（预测性更换部件）；③模块化架构（5分钟完成功能模组更换）。通过多学科技术融合，医疗手柄将成为提升手术精度、降低操作风险的核心载体。
