医疗器械的结构设计直接影响产品的安全性、可靠性和使用体验。好的结构设计不仅要满足医疗功能需求，还要考虑人机交互、生产工艺和长期使用维护等问题。那么，医疗器械结构设计需要注意哪些关键要素呢？索果小编带大家从以下五个方面来探讨。

一、功能需求决定基本架构

医疗器械的结构设计首先必须满足核心功能需求。不同类别的医疗设备对结构的要求差异很大：

1. 手术器械（如止血钳、吻合器）需要精确的机械传动结构，确保操作时力度可控、动作精准

2. 影像设备（如CT、超声）要考虑传感器布局和运动机构的稳定性，避免成像模糊

3. 植入器械（如支架、人工关节）的结构必须符合人体解剖特点，同时保证力学性能

设计初期就要明确设备的使用场景和核心功能，避免后期因结构不合理导致性能不达标。例如，内窥镜的弯曲半径要能适应人体自然腔道，而康复器械的支撑结构要能承受患者的体重和运动负荷。

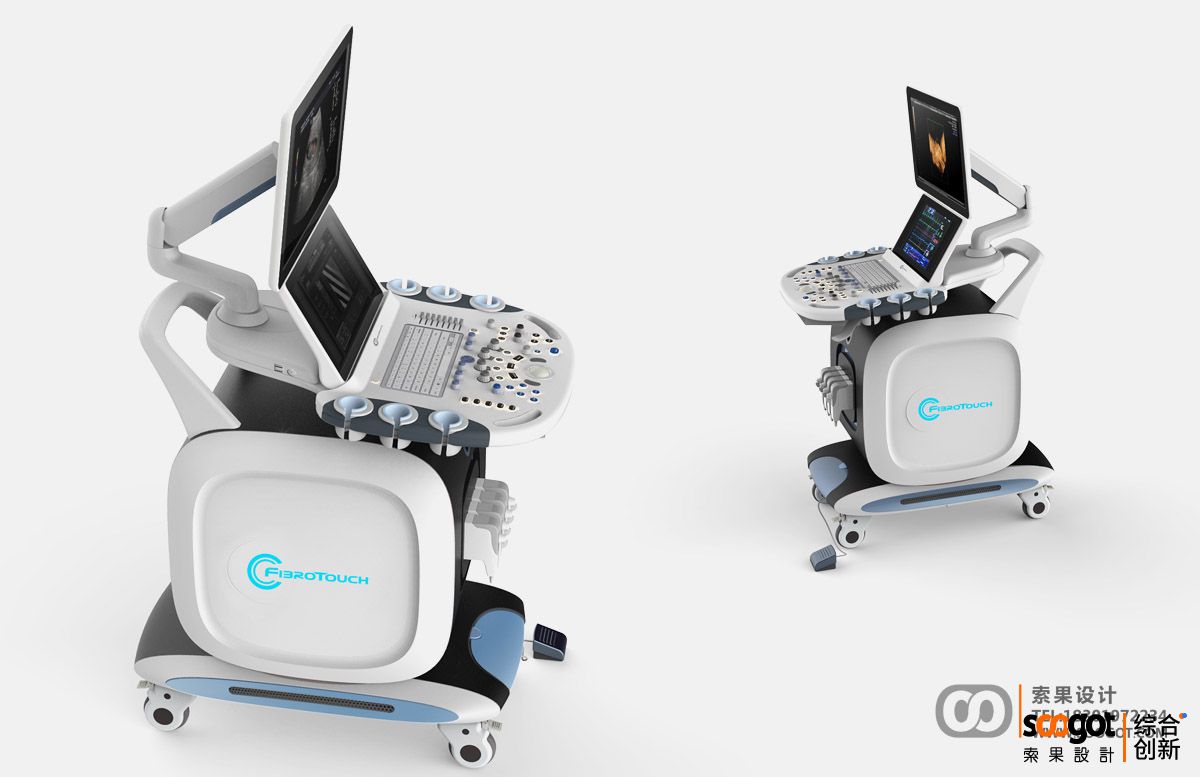

无创肝纤维化高端彩超设计

二、人机工程学优化操作体验

医疗设备的使用者包括医护人员和患者，结构设计必须符合人体自然操作习惯：

1. 手持器械的重心要合理，避免长时间使用导致疲劳

2. 控制面板的按键布局要符合操作逻辑，紧急功能键要突出且防误触

3. 可调节部件（如手术床、监护仪支架）的调节范围要覆盖不同体型用户需求

优秀的人机工程学设计能显著提升使用效率。例如，注射器的推杆纹路设计要便于精准控制药量，而牙科椅的结构要能让医生轻松调整到最佳操作位置。

三、安全防护机制设计

医疗器械的结构安全至关重要，需要在设计中内置多重防护：

1. 物理防护：锐利部件要有保护罩，高温部件要隔离

2. 防错设计：采用异形接口防止错误连接，设置机械互锁避免误操作

3. 失效保护：关键部件要有冗余设计，断电时重要功能仍可维持

例如，输液泵采用独特的卡扣结构防止装错药袋，放射治疗设备有多重机械限位避免过量照射。这些安全结构是医疗器械区别于普通产品的关键特征。

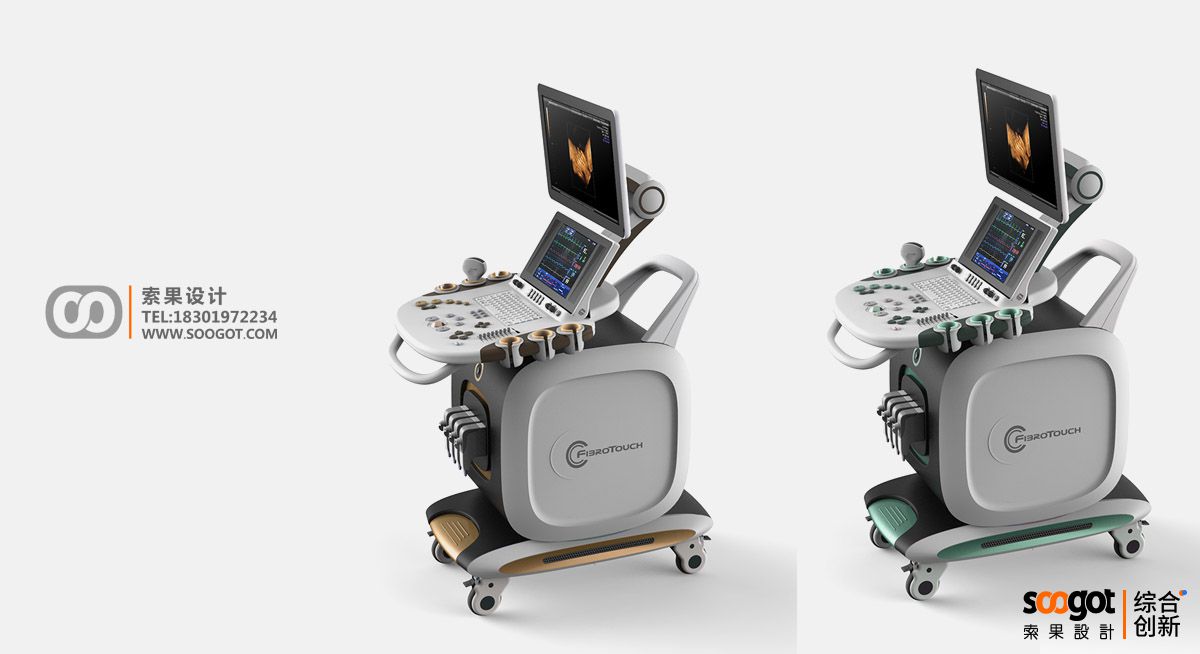

无创肝纤维化高端彩超设计

四、材料选择与制造工艺

结构设计必须考虑材料特性和生产工艺：

1. 生物相容性：直接接触人体的部件要使用医用级材料

2. 耐久性：频繁消毒的部件要耐高温、耐腐蚀

3. 轻量化：便携设备要在保证强度前提下减轻重量

同时要评估不同生产工艺对结构的影响：

1. 注塑成型适合复杂形状的批量生产

2. CNC加工适合高精度金属部件

3. 3D打印适合个性化定制器械

例如，骨科外固定支架采用钛合金保证强度，又通过镂空结构减轻重量；一次性使用器械则多采用低成本注塑工艺。

五、可维护性与生命周期管理

好的结构设计要考虑产品的全生命周期：

1. 模块化设计方便故障部件更换

2. 易清洁结构减少消毒死角

3. 标准化接口便于升级改造

例如，大型医疗设备的机箱采用快拆结构，方便工程师维护；手术器械设计成可完全拆卸，确保彻底消毒。此外，结构设计还要考虑环保要求，比如可回收材料的使用和易拆解设计。

无创肝纤维化高端彩超设计

结语

医疗器械结构设计是一门平衡艺术，需要在功能、安全、人机交互和可制造性之间找到最佳平衡点。随着新材料、新工艺的发展，医疗器械结构设计也在不断创新，但核心目标始终不变：为医护人员提供可靠的工具，为患者带来更好的诊疗体验。未来的医疗器械结构设计将更加智能化、个性化，但扎实的基础设计原则永远不会过时。
