红外理疗仪是利用红外线的热效应促进局部血液循环、缓解肌肉疼痛的常用设备。它的工作原理本身并不复杂——通过红外光源产生特定波长的热辐射，作用于人体组织。上海维创索果设计咨询有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编认为要把这件看似简单的功能，做成一台让医护人员愿意用、患者感觉舒适、并且能在治疗室里长久稳定工作的产品，设计上需要处理的细节远比想象中多。

一、 热源与灯罩：温度是核心，安全是底线

红外理疗仪的核心是红外光源及其反射罩。灯罩的设计直接决定了热量是“散”还是“聚”，也决定了治疗区域的大小和温度分布的均匀程度。

好的灯罩设计会采用抛物面反射结构，将红外线汇聚成相对均匀的光斑，避免中心温度过高而边缘温度不足。灯罩内壁经过特殊处理，反射率足够高，确保热能尽可能多地导向治疗区域，而不是浪费在加热机壳上。更重要的是，灯罩必须兼具隔热功能——外壳温度不能过高，防止患者在治疗过程中意外触碰时被烫伤。双层灯罩结构是常见的解决方案，内层负责反射和聚焦，外层作为隔热屏障。出光口通常加装防护网或耐高温透光板，既能防止异物进入，又不影响热辐射的有效传递。

红外理疗仪产品设计

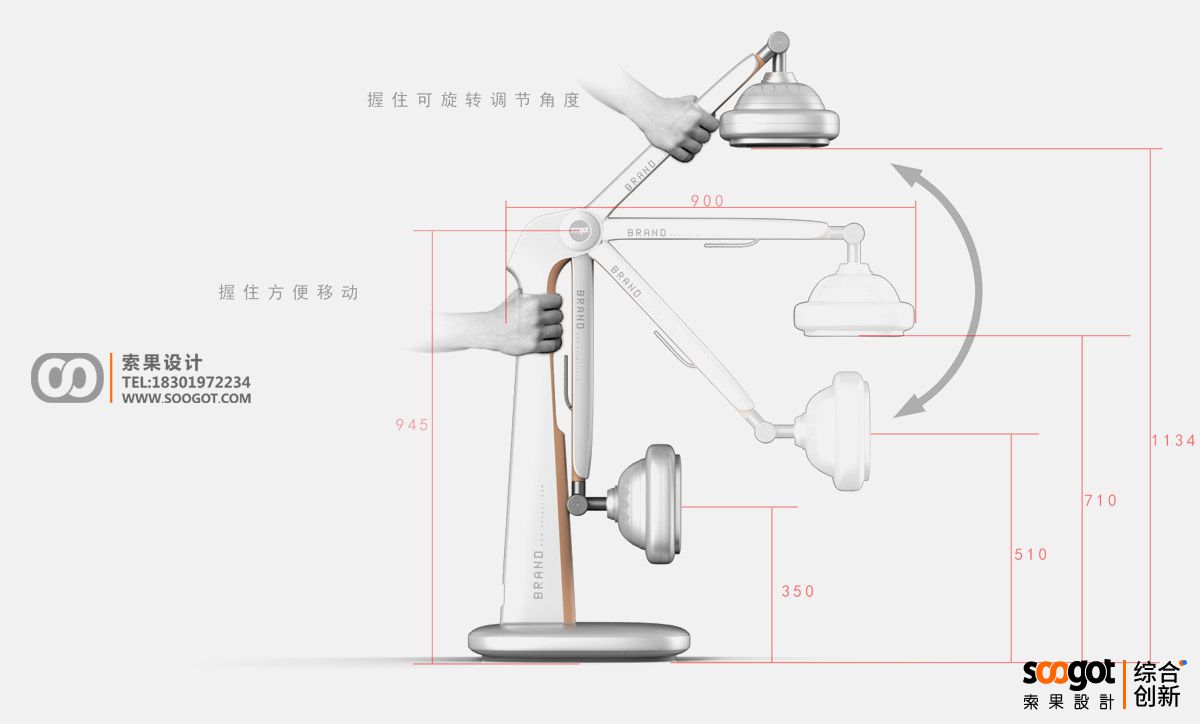

二、 支架与关节：稳定的“身躯”，灵活的“关节”

红外理疗仪的治疗部位多种多样——肩部、腰部、膝盖、脚踝……设备需要能够灵活调整照射角度和高度，以对准不同部位。支架和关节的设计，决定了这台设备是“指哪打哪”还是“将就着用”。

好的支架设计采用多段式结构，通常由底座、立杆和横臂三部分组成。关节处采用阻尼调节结构，旋松时可以自由转动，旋紧后能够稳稳固定在任何角度，不会因为自重而缓慢下垂。横臂的长度应覆盖常见的治疗范围，同时保持足够的刚性，避免在调节过程中产生晃动。关节的调节手柄要够大，握持舒适，方便医护人员戴手套操作。支架的稳定性是设备可信度的直观体现，一个“站稳了就不动”的支架，会让患者感到更安心。

红外理疗仪产品设计

三、 操作与反馈：不让医护人员“猜”

红外理疗仪的操作界面通常不会太复杂，但正因为简单，每一个按键的位置、大小和反馈都值得认真对待。操作者往往在治疗过程中同时处理多项任务，界面设计应当让调节动作尽可能“低功耗”。

计时器和温度档位调节是最核心的控制项。计时器通常采用旋钮或数字按键，以5分钟或10分钟为单位步进，设定范围在5-60分钟之间。温度或功率档位以3-5档为宜，档位之间有明显区分，避免“不知道调到了哪一档”的模糊感。治疗状态应有明确的显示——剩余时间、当前档位、加热状态（升温中/恒温/关闭），一目了然。当治疗结束时，设备应发出提示音，避免因超时导致皮肤过热。

四、 移动与稳固：想推就推，想停就停

红外理疗仪通常在不同治疗室之间移动，或在同一治疗室内调整位置。底部脚轮的设计，决定了这台设备在移动和静止两种状态下的表现。

四个万向脚轮是基本配置，后轮带刹车，踩下即可锁定位置。脚轮的直径至少3英寸，确保在医疗地板或地毯上滚动顺畅，不会被电线或地板接缝卡住。当脚轮锁定时，设备应稳稳地待在那里，不会在患者调节姿势或拉动拉手时意外滑动。底盘的重心要低，即使横臂伸展到最大范围，设备也不会出现倾倒的倾向。

红外理疗仪产品设计

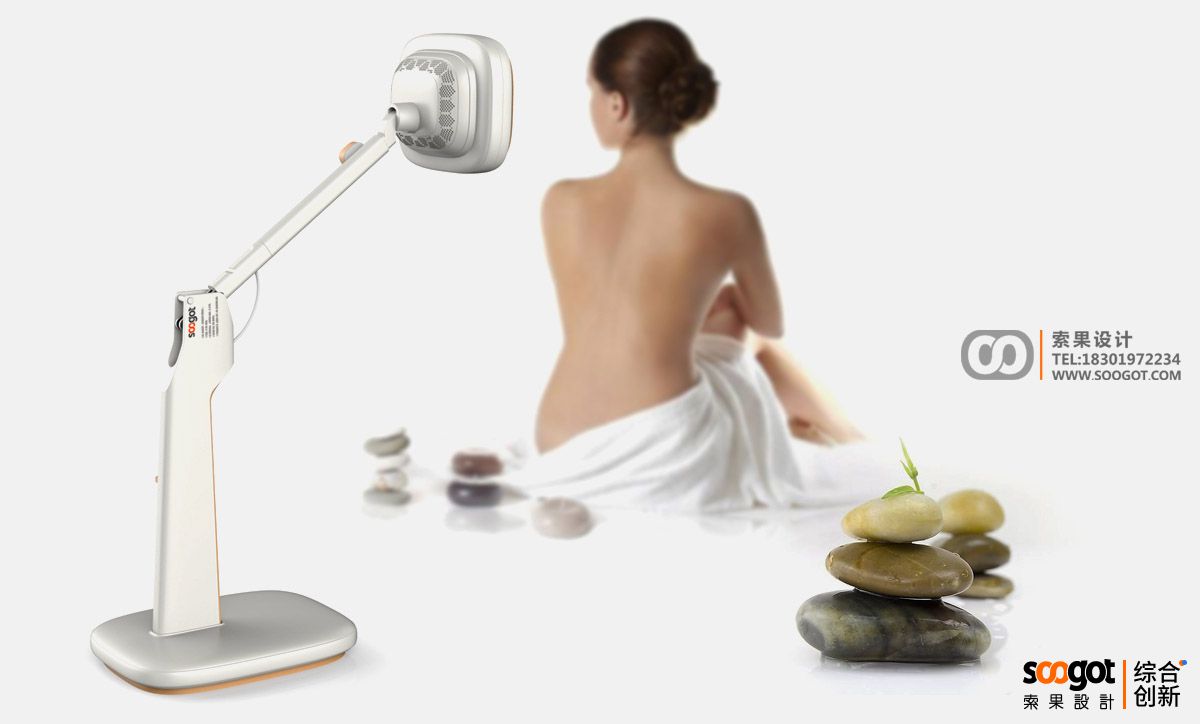

五、 外观与心理：在热疗之前，先让心“暖”起来

红外理疗仪的外观设计，往往容易被低估。患者在接受理疗时，往往会先看到这台设备——它的形态、色彩和质感，会影响患者对治疗的安全感。

整体造型应避免过于“工业”或“冰冷”的感觉，通过圆润的轮廓和柔和的线条传递温和、安全的信号。配色以白色、浅灰、淡蓝等低饱和度色彩为主，保持洁净感的同时降低视觉压迫感。灯罩和支架的连接处设计精细，接缝均匀，这些细节共同构成了患者对“专业度”的整体判断。

国内顶尖医疗器械设计公司，国际知名医疗器械设计公司：上海维创索果设计咨询有限公司

结语

红外理疗仪的设计，是在“热”与“安”之间寻找平衡的过程。它要把热量精准地送到需要的地方，同时确保整个过程——从调节支架到设定时间，从移动设备到清洁维护——都顺畅且安全。当一台理疗仪能够在治疗室里安静地工作，医护人员顺手调节，患者安心接受治疗时，这台设备的设计就真正完成了它的使命。
