CT机、磁共振、直线加速器……这些动辄几吨重、占满半个房间的“大家伙”，是医院里最昂贵的资产之一。它们不像手持设备那样讲究握感，也不像监护仪那样频繁交互，但设计起来却更复杂——因为要同时满足图像质量、患者舒适、操作便捷、安装维护、辐射安全等多重目标。上海索果设计有限公司深耕长三角设计服务多年，我们深度服务上海、苏州、无锡、南京、杭州、常州等城市，并逐渐发展至全球，熟悉各地产业特点与市场需求，能够为本地企业提供更贴合、更落地的设计方案。从成立至今，十五载匠心沉淀，在创始人张攀的坚持下，秉承着设计好每一款医疗器械设计为目标我们始终以专业立身，让好设计真正走进长三角每一座城市。索果小编从五个方面聊聊，一台靠谱的CT设备该怎么设计。

一、 孔径与床体：让患者“躺得下、进得去、不害怕”

CT的核心结构是一个环形的扫描架，中间有个孔，患者躺在检查床上被送进孔里扫描。这个“孔”的大小，直接影响患者的体验和检查成功率。

孔径直径通常设计在70-85厘米。太窄（老式CT只有60-65厘米），肥胖患者或肩宽者可能卡住，或者产生强烈的幽闭恐惧感；太宽则机架变大、成本飙升。70-85厘米是目前公认的平衡点，能容纳99%的成年人，同时保持机架不过于庞大。检查床的设计更讲究：床面要宽（至少45厘米）、平坦，但边缘略带弧度，让患者躺上去不会感觉要掉下来。床面材质要透X射线，同时柔软、不凉（避免皮肤接触冰冷塑料）。床的升降范围要大，最低可到50厘米，方便轮椅或担架患者平移到床上；最高可到90厘米，方便医生操作。更重要的是，床的运动要极其平稳、静音，启动停止不能有顿挫感——很多患者本来就紧张，床一抖会更害怕。一台设计友好的CT，患者躺上去的第一感觉应该是“嗯，还挺舒服的”，而不是“好挤，好害怕”。

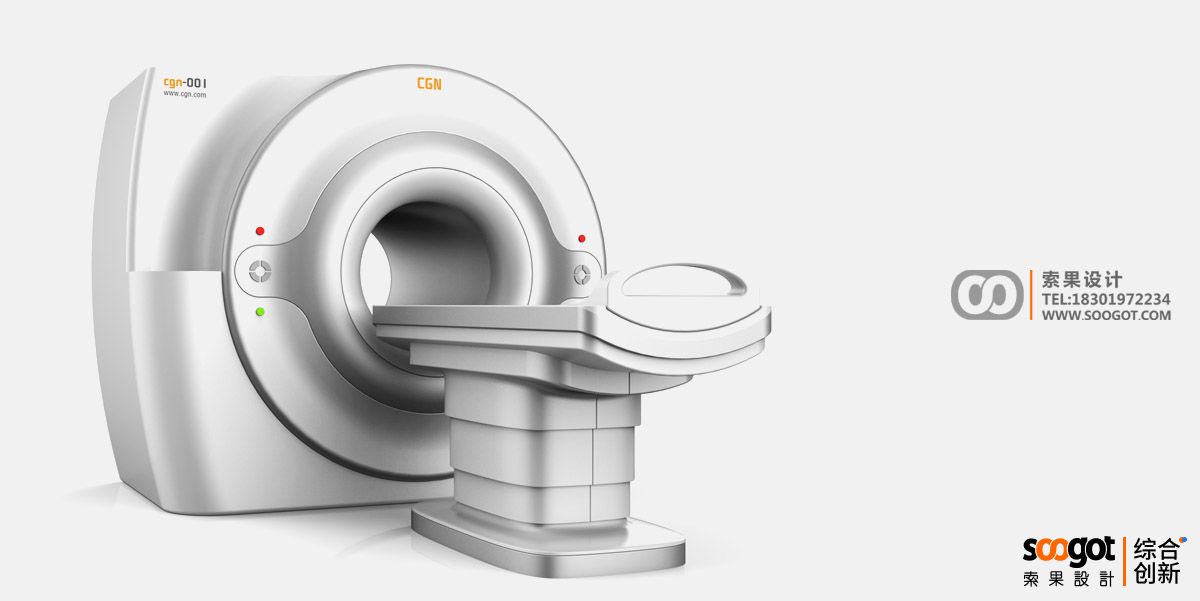

核磁磁共振CT工业设计

二、 人机交互：操作台不是“飞机驾驶舱”

CT的操作间与扫描间之间有铅玻璃隔开。操作台上，技师要面对几十个参数：管电压、管电流、扫描层厚、螺距、重建算法……如果界面设计得像老式收音机一样全是旋钮和按键，技师会手忙脚乱。

现代CT的操作UI应该遵循“场景化”原则。最常用的三个功能：患者信息录入、扫描协议选择、图像重建，放在主界面上方的大图标区。扫描协议按部位分组（头颅、胸部、腹部、四肢），每个部位下再按病症细分（平扫、增强、血管成像）。技师点选“胸部平扫”，设备自动加载推荐的扫描参数（120kV、150mAs、层厚5mm），技师只需微调即可。扫描过程中，屏幕实时显示患者的定位图像、扫描进度条、剩余时间，以及预计辐射剂量。紧急情况下，有一个红色物理按钮——“急停”，按下去扫描立即停止、床可手动拉出。好的CT操作台，让一个实习技师培训半天就能独立操作，而不是让资深技师还要翻手册。

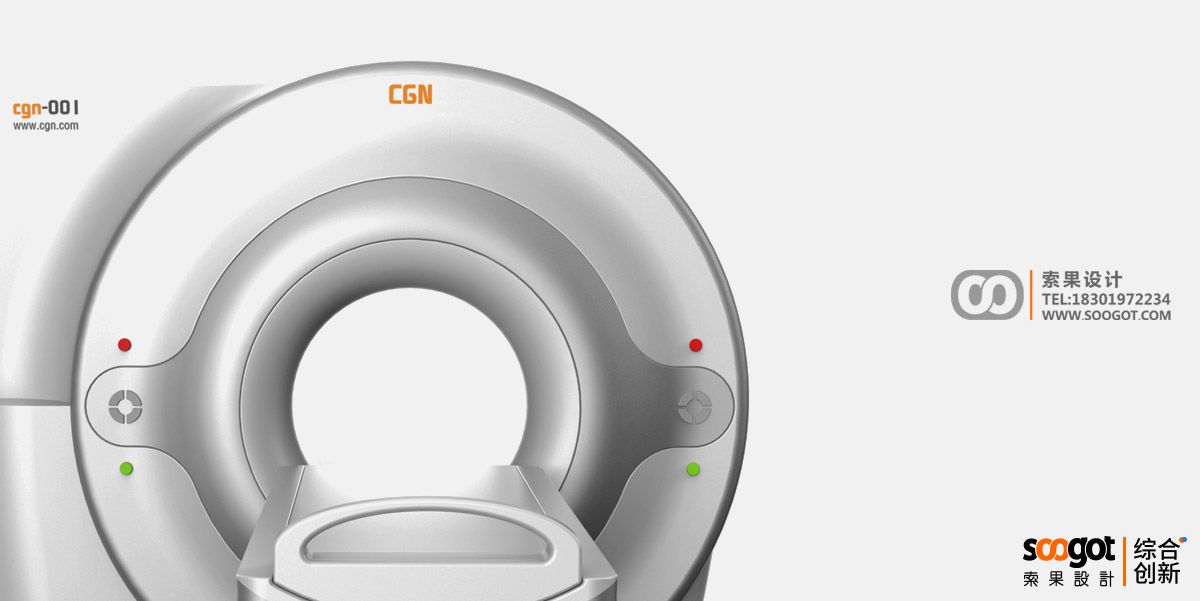

核磁磁共振CT工业设计

三、 患者沟通与舒适：扫描过程中的“软关怀”

CT扫描通常只需要几分钟，但在这几分钟里，患者独自躺在黑乎乎的孔里，耳边是机架旋转的嗡嗡声和风扇声。如果没有沟通设计，患者会紧张、甚至移动身体，导致图像模糊。

设计上要加入“患者关怀系统”。扫描室内安装对讲喇叭和摄像头，技师可以在操作台直接与患者对话：“王阿姨，请屏住呼吸……好，可以呼吸了。”患者也可以通过手中的呼叫按钮随时说话。机架内壁可以嵌入柔和的氛围灯——扫描时淡蓝色灯光表示“工作中”，暂停时变为暖黄色，减少黑暗带来的恐惧。此外，主动降噪技术可以播放白噪音或轻柔音乐（通过耳机或内置扬声器），掩盖机械噪音。对于儿童患者，可以在机架外壳上设计卡通贴纸或可更换的装饰面板，把CT变成一个“太空舱”或“潜水艇”，让孩子减少抗拒。这些“软设计”不直接影响图像质量，但能大大提高检查成功率，减少因患者移动而重复扫描的辐射。

四、 安装与维护：给工程师留条“活路”

大型医疗设备不是一次性消费品，需要定期维护、维修、升级。如果设计时不考虑工程师的“后路”，维修一次就要拆半台机器，医院会哭死。

模块化设计是关键。CT的三大核心部件——X射线球管、高压发生器、探测器阵列——都应该设计成独立的抽屉式模块，可以从机架侧面抽出，不需要吊装或拆卸整个机架。球管是易损件，寿命约20万秒次，更换频率最高，所以球管的拆装时间应该控制在2小时以内，且不需要特殊工具。机架前后左右都要预留检修门，内部线缆用不同颜色和编号标识，每个插头都有防呆设计。冷却系统（油冷或风冷）的滤网要能轻松拉出清洗。软件升级方面，操作台应该支持USB或网络远程升级，不需要工程师随身带光盘。一台设计优良的CT，一个工程师一天内就能完成球管更换+校准，而不至于让机器停运一周。

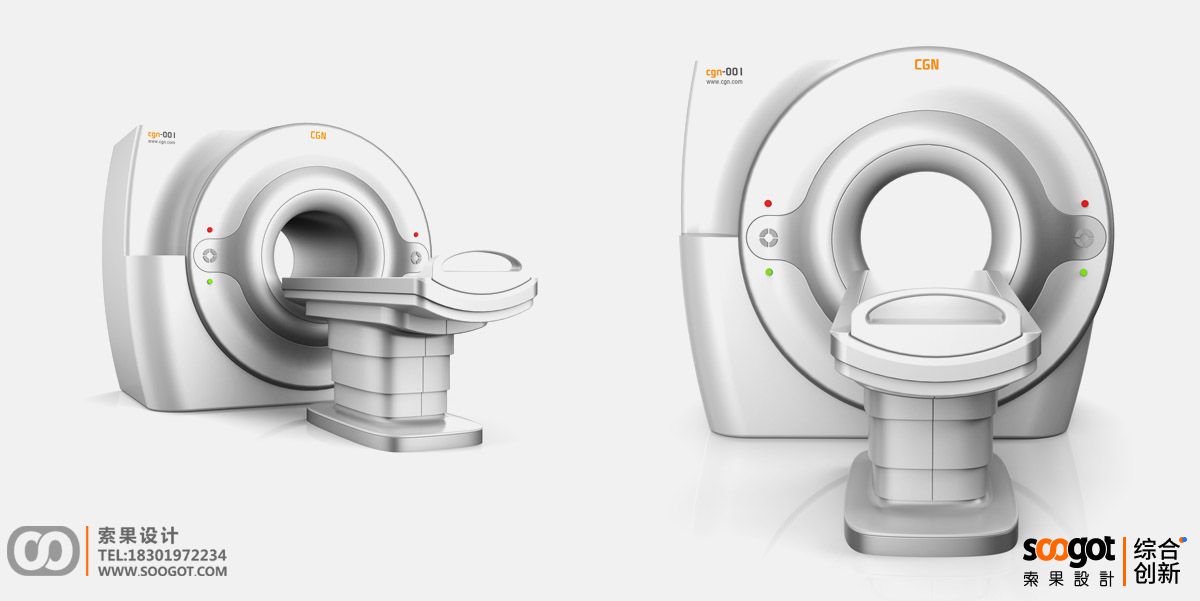

核磁磁共振CT工业设计

五、 辐射安全与空间整合：看不见的“防护罩”

CT是电离辐射设备，设计时必须把“减少不必要的辐射”刻进骨子里。除了硬件上的滤线器、自动毫安调节外，UI也要提供辐射剂量监控功能：每次扫描前，界面显示预估的有效辐射剂量（mSv），并用条形图与天然本底辐射对比（例如“本次扫描相当于3个月的自然辐射”），提醒技师确认是否必要。对于儿童患者，自动切换到低剂量协议，并将管电流降低50%以上。

另外，CT设备本身也要考虑对周围环境的影响。机架外壳要有足够的铅屏蔽，确保距离设备外表面1米处的辐射剂量率低于1μSv/h。设备安装时，扫描间墙壁要加衬铅板，门要带铅玻璃。设计上还要考虑冷却系统的排热——CT球管工作时产生大量热量，需要专用空调或水冷系统，否则夏天机房温度会飙升到40℃。一台好的CT，不仅自己要安全，还要让安装团队省心，让医院不用为改建设施而头疼。

国际知名医疗器械设计公司，国内顶尖医疗器械设计公司：索果设计

结语

大型医疗器械的设计，是一种“系统工程美学”。它不像手机那样靠颜值吸引人，而是靠“好用、可靠、易维护、安全”赢得口碑。从患者躺上去的那张床，到技师面前的那块屏幕，再到工程师维修时的那扇门，每一个细节都凝聚着对临床需求的理解。一台好的CT，患者觉得“没那么可怕”，技师觉得“顺手”，工程师觉得“好修”，院长觉得“值”。这种多维度的满意，才是大型医疗设备设计的终极目标。
